antenna feeder

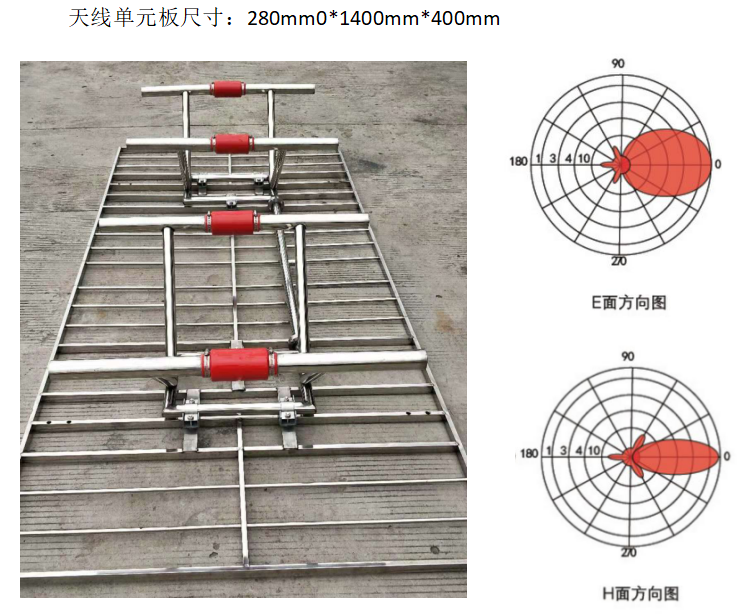

天线单元板尺寸：280mm0*1400mm*400mm

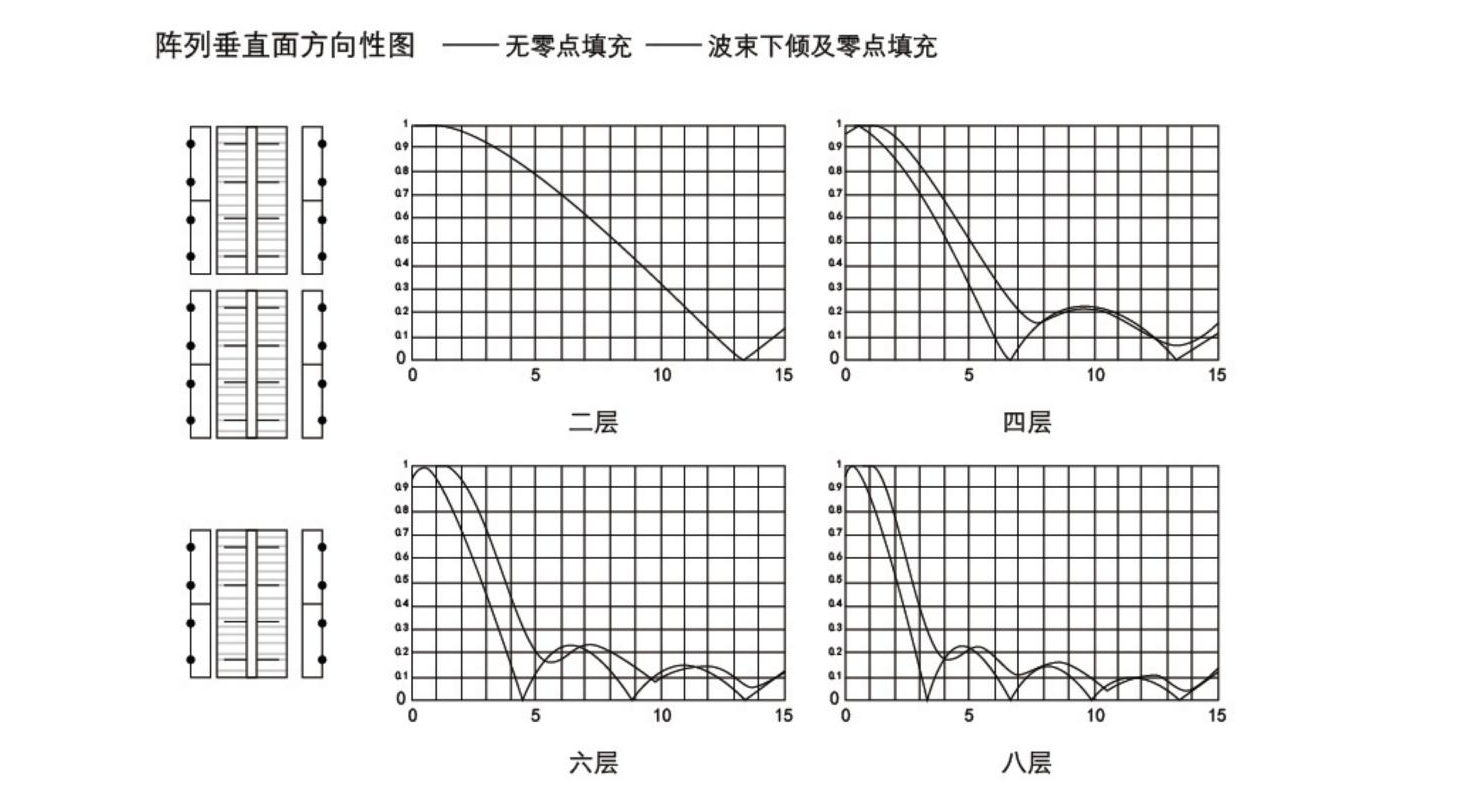

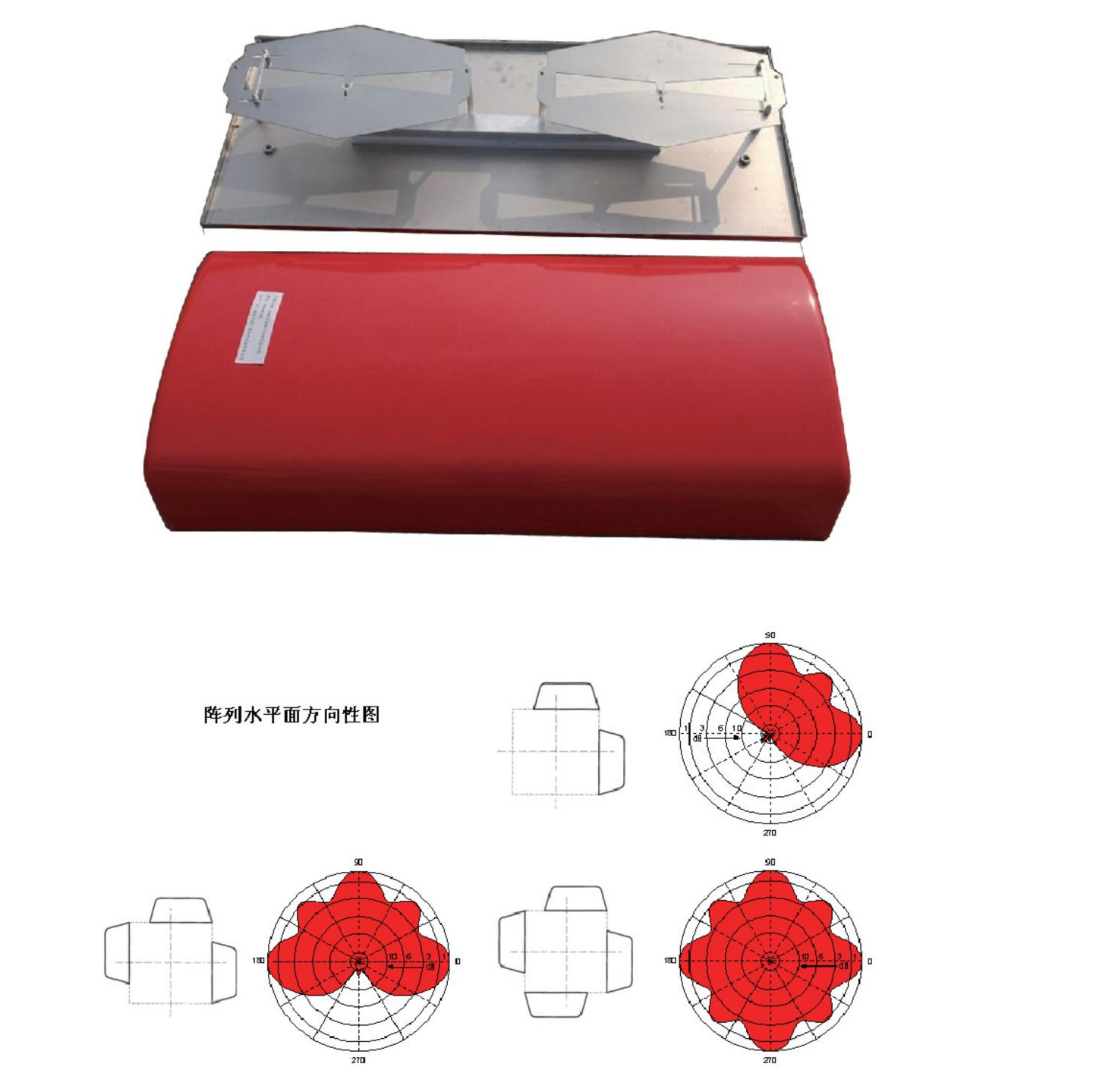

1. UHF Four dipole transmitting antenna

（UHF四偶极子电视发射天线）

频率范围Frequency range：470MHz~860MHz

特性抗阻Characteristic impedance：50Ω

频道梳理Number of channels：可多频道共用 Multi-channels

增益Gain （Mid-band）dB：12.5dB

功率容量Input power：1~20KW（system power系统功率）

驻波比Standing wave ratio：1.09（单元板Cell Board）

输入接头Input connector：7/16 DIN female,7/8 EIA Flange

极化方式Polarization：水平极化 Horizontal

抗风速Rated wind velocity：270KM/H

重量Weight,kg：50KG

建议层间距Recommended spacing between bays,mm：1150mm

有效挡风面积Effective area front（full antenna）：0.52㎡

颜色Colour：白色，红色 white radome standard,other upon request

天线罩材料Material-Radome：玻璃钢 Fibreglass or Luran

绝缘材料Material-Insulators：聚四氟乙烯PTFE

内导体材料Material-radiators：H62黄铜 H62 brass

反射板材料Material-Baffle-board：不锈钢 Stainless steel

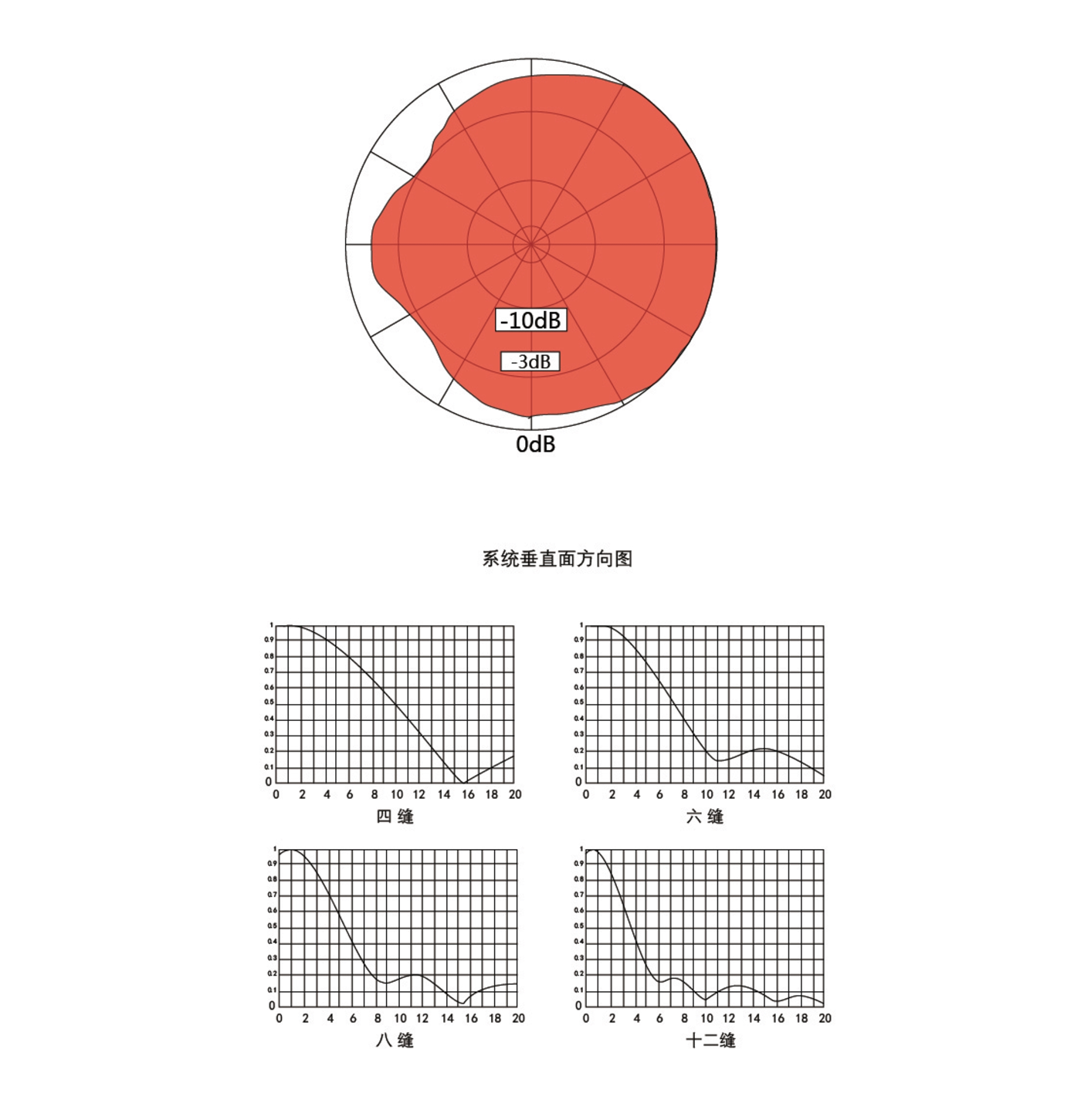

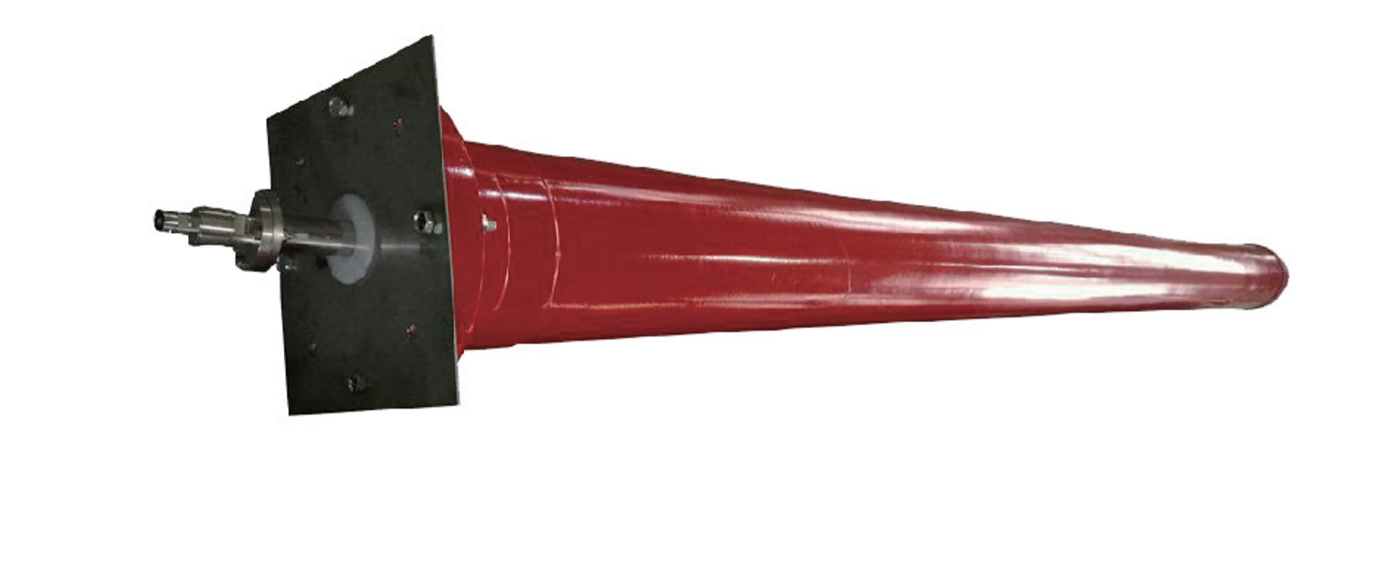

（UHF缝隙电视发射天线）

频率范围Frequency range：470MHz~860MHz

特性抗阻Characteristic impedance：50Ω

增益Gain （Mid-band）dB：6~14dB

功率容量Input power：1~20KW

驻波比Standing wave ratio：≤1.1

极化方式Polarization：水平极化 Horizontal

抗风速Rated wind velocity：200KM/H

有效挡风面积Effective area front（full antenna）：0.40㎡

重量Weight,kg：25~60KG

尺寸Size：Φ250*2500mm~4600mm

天线罩材料Material-Radome：纤维玻璃 Fibreglass

内导体材料Material-radiators：铝合金/黄铜 Aluminium

输入接头Input connector：L27,DIN7/16,IF45、IF70、IF110
