Modulador RF ISDB-T/DVB-T/DVB-C de 24 entradas HDMI

Breve descripción:

Modulador RF ISDB-T/DVB-T/DVB-C de 24 entradas HDMI

Es un dispositivo profesional de alta integración que incluye funciones de codificación (y demodulación), multiplexación y modulación en un solo caso.Admite 8/16/24 entradas HDMI (o HDMI más DVB-S2/S2X/C/T/T2/ISDB-T tuner mix input), 1 entrada ASI, 1 entrada de reproductor USB y 128 entradas IP a través del puerto GE, y salida por múltiples canales portadores DVB-C (o DVB-T/ATSC/ISDB-T opcional).También admite salida MPTS como espejo de portadoras a través del puerto GE y 1 salida ASI como espejo de una de las portadoras.Este dispositivo de funciones completas lo hace ideal para pequeños sistemas de cabecera CATV, y es una opción inteligente para sistemas de TV de hoteles, sistemas de entretenimiento en bares deportivos, hospitales, apartamentos...

Envíenos un correo electrónico

Detalle del producto

Etiquetas de productos

1.2 Características clave

Entrada HDMI 8/16/24s, MPEG-4 AVC/H.264 Codificación de vídeo
1 ASI entrada para re-mux
1 reproductor USB (inserte la unidad flash USB con“xxx.ts” videos en NDS3536S y reproducir el contenido de una manera fácil;sistema de archivos FAT 32. )
128Entrada de IP sobre UDP y RTP a través del puerto GE
Cada proceso de canal de salida del operadoresmáximo 32 IPentradasdeel GEpuerto (protocolo UDP y RTP)
MPEG1 Capa II, LC-AAC y HE-AAC Codificación de audio, Paso AC3 y ajuste de ganancia de audio
Apoyo12multiplexación de grupos/modulación DVB-C
Admite 1 salida ASI como espejo de uno de los portadores de salida de RF: opcional
Apoyo 12 MPTSSalida IP sobre UDP, RTP/RTSP
LOGOTIPO de soporte, Título yCódigo QR inserción(Idioma admitido: 中文, Inglés,العربية, ruso, اردو, para más idiomas consúltenos…)
ApoyoPID reasignación/ajuste preciso de PCR/Edición e inserción de PSI/SI
Control a través degestión web, y fácil tuactualizaciones via web

1.3 Especificaciones

Aporte	8/16/24 entradas HDMIpara la opción1 Entrada ASI para re-mux1 entrada de reproductor USB para re-mux128Entrada de IP sobre UDP y RTP, puerto GE,RJ45
Video	Resolución	Aporte		1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i,
		Producción		1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P, 720×480_30P,
	Codificación	MPEG-4 AVC/H.264
	tasa de bits	1Mbps~13Mbps cada canal
	Control de clasificación	CBR/VBR
	Estructura del Partido Republicano	IP…P (ajuste del marco P, sin marco B)
Audio	Codificación	MPEG-1 Capa 2, LC-AAC, HE-AACand AC3 Paso a través
	Tasa de muestreo	48 KHz
	Resolución	24 bits
	Ganancia de sonido	0-255 Ajustable
	Tasa de bits de capa 2 de MPEG-1	48/56/64/80/96/112/128/160/192/224/256/320/384kbps
	Tasa de bits LC-AAC	48/56/64/80/96/112/128/160/192/224/256/320/384kbps
	Tasa de bits HE-AAC	48/56/64/80/96/112/128 kbps
multiplexación	Mapeo máximo de PIDR	255entrada por canal
	Función	Reasignación de PID (automática o manualmente)
		Ajuste preciso de PCR
		Generar tabla PSI/SI automáticamente
Modulación	TDT-C	Canal QAM		Salida de 12 portadoras no adyacentes (ancho de banda máximo 192 MHz)
		Estándar		EN300 429/UIT-T J.83A/B
		MER		≥40db
		frecuencia de radiofrecuencia		50~960MHz, paso de 1 KHz
		Nivel de salida de radiofrecuencia		-20~+3dbm, paso de 0.1db
		Velocidad de símbolo		5.0Msps~7.0Msps, 1ksps paso a paso
				J.83A	J.83B
		Constelación		16/32/64/128/256QAM	64/256 QAM
		Banda ancha		8M	6M
Salida de flujo	1 salida ASI como espejo de uno de los portadores de salida de RF (opcional)Salida de 12MPTSsobre UDPy RTP/RTSPcomo espejo de 12 TDT-Ctransportistas, 1*1000MInterfaz Ethernet Base-T, puerto GE
Función del sistema	Ngestión de red (WEB)
	idioma chino e ingles
	Actualización de software Ethernet
Misceláneas	Dimensión (ancho × largo × alto)		482 mm ×328mm × 44 mm
	Ambiente		0~45℃(trabajar)；-20~80℃(Almacenamiento）
	Requerimientos de energía		CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz

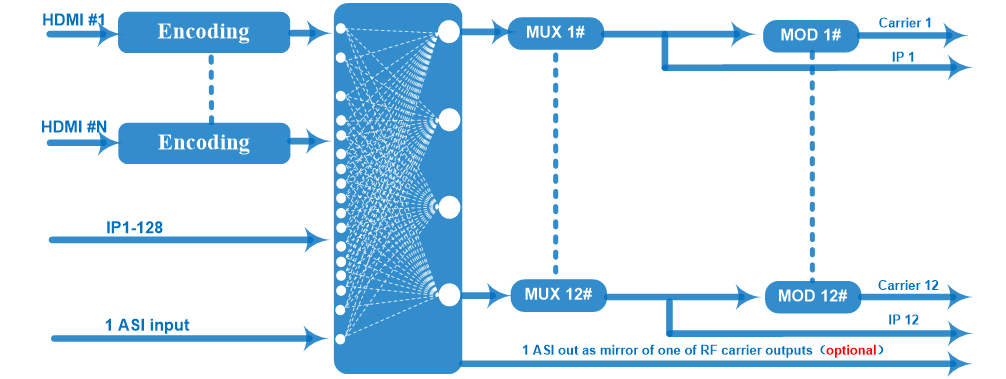

1.4 Tabla de principios

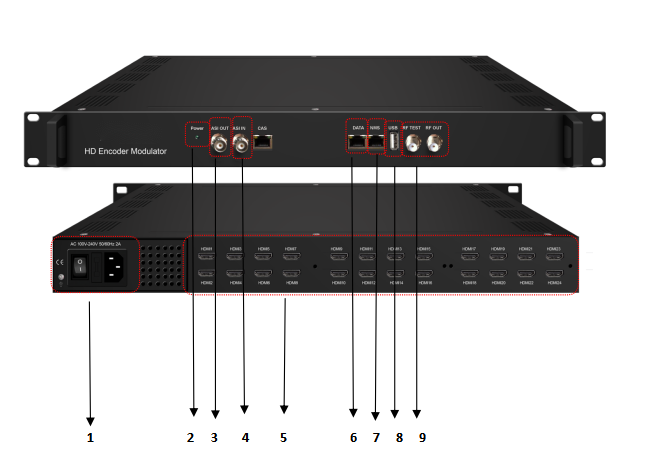

1.5Apariencia y descripción

Frente y traseroPanelIlustración

1	Fuente de alimentación yPoste de puesta a tierra
2	FuerzaIndicador
3	Salida ASI (Opcional)
4	ASI en
5	Entradas HDMI
6	DATA: IPentrada ypuerto de salida (GE)
7	SMN(Puerto de gestión de red)
8	Puerto USB (reproducción de TS)
9	Prueba de RF y puerto de salida de RF
