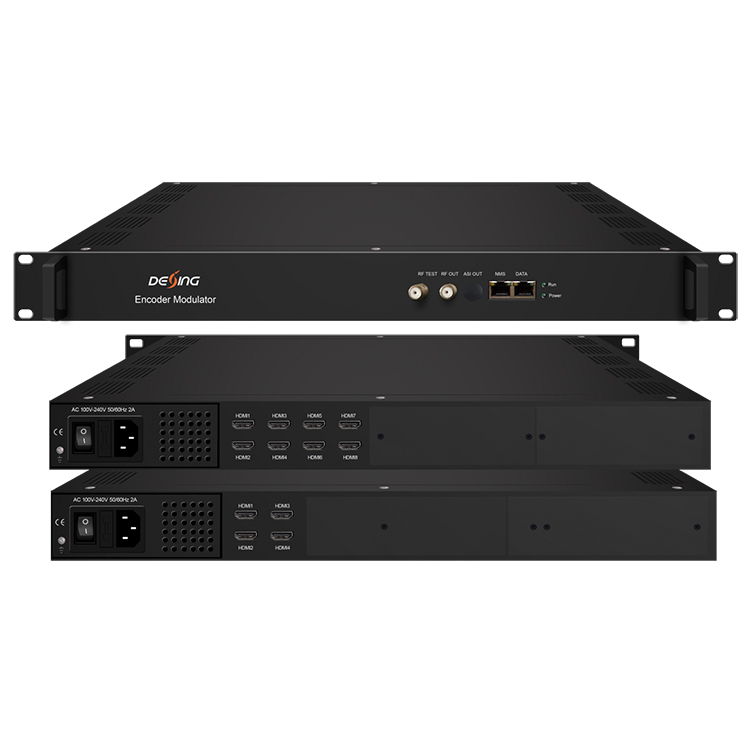

4-24 canales Entrada HDMI DVB-C/DVB-T/ISDB-T/ATSC Modulador codificador SALIDA RF Imagen destacada

4-24 canales Entrada HDMI DVB-C/DVB-T/ISDB-T/ATSC Codificador Modulador OUT RF

Breve descripción:

Descripción del producto

Encoder Modulator es un dispositivo profesional de alta integración que incluye codificación, multiplexación y modulación en una sola caja.Admite 4/8 entradas HDMI y salida DVB-C/T RF con 2/4 portadores adyacentes y 2/4 MPTS como espejo de los 2/4 portadores de modulación a través del puerto DATA (GE).Este dispositivo de funciones completas lo hace ideal para pequeños sistemas de cabecera CATV, y es una opción inteligente para sistemas de TV de hoteles, sistemas de entretenimiento en bares deportivos, hospitales, apartamentos...

Envíenos un correo electrónico

Detalle del producto

Etiquetas de productos

Características clave

*Admite la inserción de LOGOTIPO, OSD y código QR para cada canal local(Idioma admitido:中文, inglés, العربية,ไทย,हिन्दी,руская, اردو,para más idiomas por favor consúltenos…)

*Entrada HDMI 4/8, codificación de vídeo MPEG-4 AVC/H.264

*MPEG1 Capa II, LC-AAC,Formato de codificación de audio HE-AAC y AC3 Pass Through y admite ajuste de ganancia de audio

* 1 entrada de sintonizador DVB-C/T/ISDB-Tb para re-mux (Opcional para NDS3528S con versión de salida DVB-C RF)

*2/4 grupos de canales de salida de multiplexación/modulación(función de codificación opcional para NDS3528S con versión de salida DVB-C RF)

*2/4 portadora DVB-C o DVB-T con cada canal portador procesando un máximo de 32 IP desde el puerto de entrada de DATOS

*Admite 64/128 entradas IP, 2/4 Salida IP MPTS sobre UDP y RTP/RTSP

*Admite reasignación de PID/edición e inserción de PSI/SI

*Control a través de la gestión web y actualizaciones sencillas a través de la web

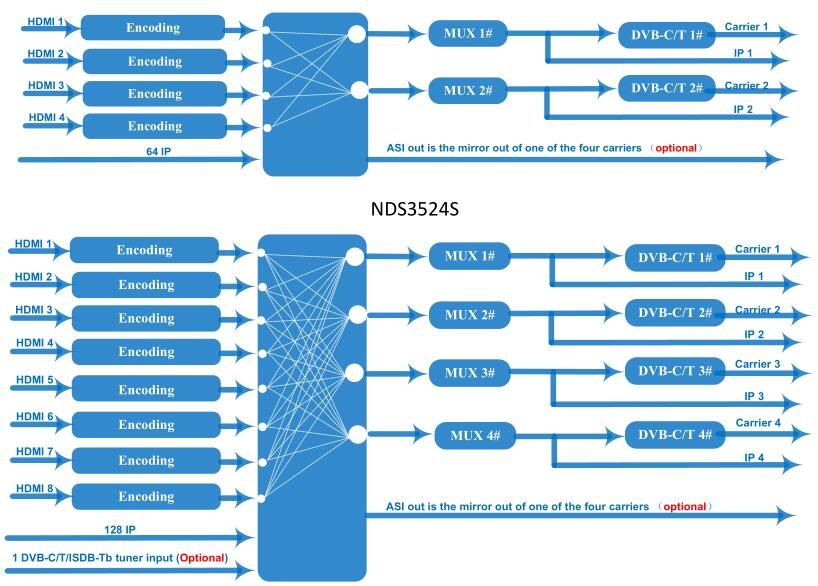

Tabla de principios

Especificación técnica

Aporte	4/8 entradas HDMI; 64/128 entradas IP; 1 entrada de sintonizador DVB-C/T/ISDB-Tb para re-mux (Opcional para NDS3528S con versión de salida DVB-C RF)
Video	Codificación	MPEG-4 AVC/H.264
	Resolución	Aporte			1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
		Producción			1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
	tasa de bits	1Mbps~13Mbps cada canal
	Control de clasificación	CBR/VBR
Audio	Codificación	Paso de MPEG-1 Capa 2, LC-AAC, HE-AAC y AC3
	Tasa de muestreo	48 KHz
	Resolución	24 bits
	Ganancia de sonido	0-255 Ajustable
	Tasa de bits de capa 2 de MPEG-1	48/56/64/80/96/112/128/160/192/224/256/320/384kbps
	Tasa de bits LC-AAC	48/56/64/80/96/112/128/160/192/224/256/320/384kbps
	Tasa de bits HE-AAC	48/56/64/80/96/112/128 kbps
multiplexación	PID máximo Reasignación	180 entradas por canal
	Función	Reasignación de PID (automática o manualmente)
		Generar tabla PSI/SI automáticamente
Pelea (opcional para NDS3528S con versión de salida DVB-C RF)	CA máxima de simulcrypt	4
	Estándar	ETR289, ETSI 101 197, ETSI 103 197
	Conexión	Conexión local/remota
Modulación	TDT-C	Salida RF		Salida 2/4*RF DVB-C (salida combinada de 2/4 portadoras), interfaz tipo F
		Estándar		EN300 429/UIT-T J.83A/B
		MER		≥40db
		frecuencia de radiofrecuencia		50~960MHz, paso de 1KHz
		Nivel de salida de radiofrecuencia		-25~-1dBm (82~105 dbµV), 0,1dBm
		Velocidad de símbolo		5.0Msps~7.0Msps, 1ksps paso a paso
				J.83A		J.83B
		Constelación		16/32/64/128/256QAM		64/256 QAM
		Banda ancha		8M		6M
	TDT	Salida RF		Salida 2/4*RF COFDM DVB-T (salida combinada de 2/4 portadoras), interfaz tipo F
		Estándar			EN300744
		Modo FFT			2k,
		Banda ancha			6M, 7M, 8M
		Constelación			QPSK, 16QAM, 64QAM
		Intervalo de guardia			1/4, 1/8, 1/16, 1/32
		FEC			1/2, 2/3, 3/4, 5/6, 7/8
		MER			≥42dB
		frecuencia de radiofrecuencia			50~960MHz, paso de 1KHz
		Nivel de salida de radiofrecuencia			-28~ -3 dBm (77~97 dbµV), paso de 0,1db
Salida de flujo	Salida 2/4 IP MPTS sobre UDP/RTP/RTSP, interfaz Ethernet Base-T de 1*1000M
Función del sistema	Gestión de red (WEB)
	idioma chino e ingles
	Actualización de software Ethernet
Misceláneas	Dimensión (ancho × largo × alto)		482 mm × 328 mm × 44 mm
	Ambiente		0~45℃ (trabajo)；-20~80℃(Almacenamiento）
	Requerimientos de energía		CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz

Guía de pedidos

	NDS3524S	NDS3528S (salida DVB-C)	NDS3528S (salida DVB-T)
entrada HDMI	4	8	8
entrada IP	64	128	128
1 entrada de sintonizador DVB-C/T/ISDB-Tb	N / A	Opción como orden	N / A
función de codificación	N / A	Opción como orden	N / A
salida IP	2 MPTS	4 MPTS	4 MPTS
Canal de salida RF DVB-C/T	2	4	4
