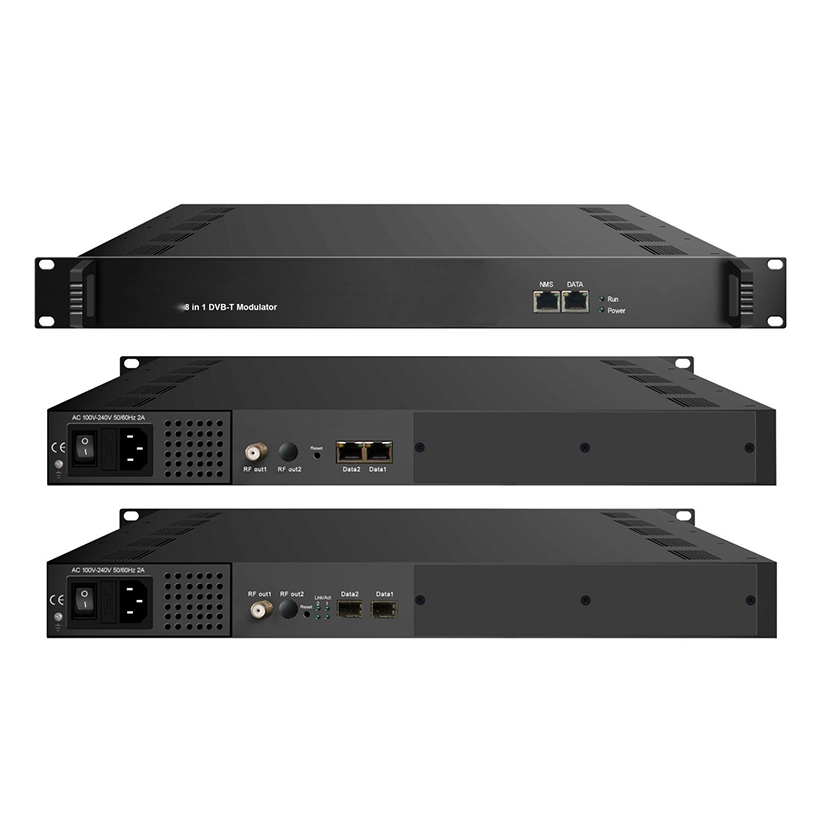

Modulador DVB-T Modulador DVB-T 8in1/16in1
Características clave
*3 puertos GE (máx. 256 entradas IP):
Puertos bidireccionales Data1 y Data2, máx. 256 IP de entrada, 8 IP de salida (para la versión de 8 salidas dvb-t)
Puertos bidireccionales Data1 y Data2, máx. 512 IP de entrada, 16 IP de salida (para la versión de 16 dvb-t out)
Puerto de datos (ubicado en el panel frontal), máx. 128 IP en
*Max 840Mbps para cada entrada
*Admite un ajuste de PCR preciso
*Admite reasignación de PID y edición de PSI/SI
*Admite hasta 180 reasignaciones de PID por canal
*Admite 8 (o 16) TS multiplexados sobre salida UDP/RTP/RTSP
*Salida de 8 (o 16) portadoras DVB-T no adyacentes, conforme al estándar ETSI EN300 744
*Soporta codificación RS (204,188)
*Admite administración de red basada en webDescripción del producto

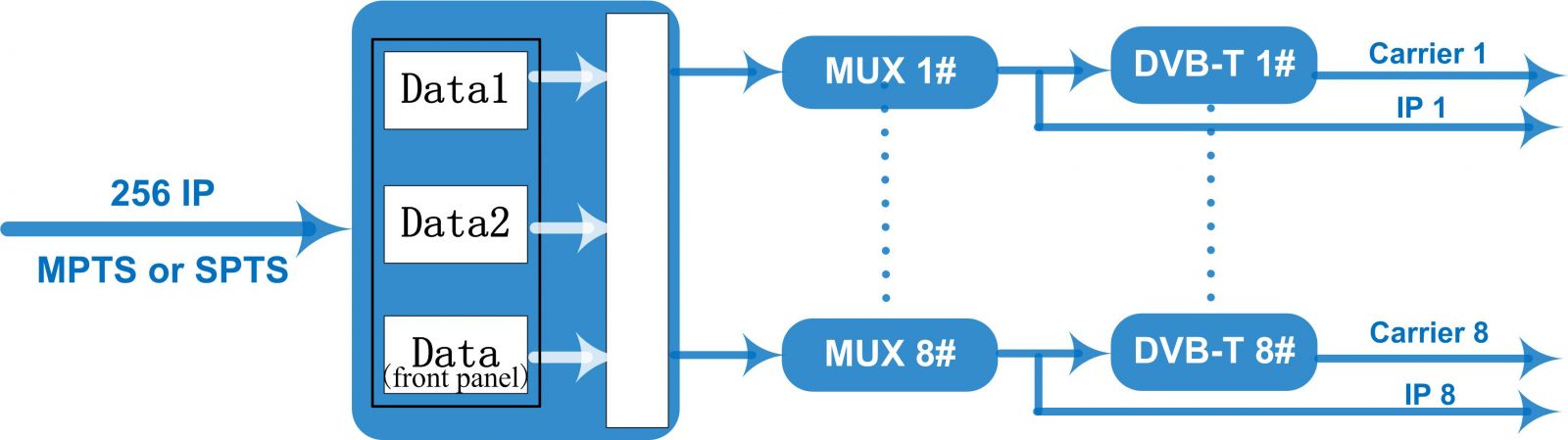

Cuadro de principio interno
Versión I-para 8 operadores fuera:

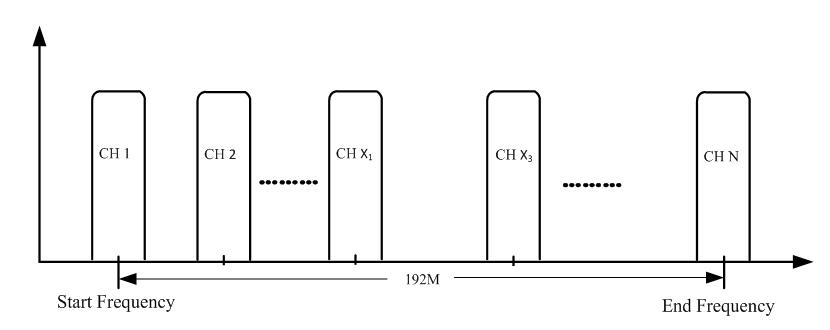

Ilustración de configuración del operador
Especificaciones
| Aporte | Aporte | Versión I: Max 256 entradas IP a través de 3 (puerto de datos del panel frontal, datos 1 y datos 2) Puerto Ethernet 100/1000M (interfaz SFP opcional).Cada puerto Data1 o Data 2 puede ingresar un máximo de 256 IP, mientras que el puerto de datos del panel frontal puede ingresar un máximo de 128 IP Versión II: Max 512 Entrada IP a través de 3 (puerto de datos del panel frontal, Datos 1 y Datos 2) Puerto Ethernet 100/1000M (interfaz SFP opcional).Cada puerto Data1 o Data 2 puede ingresar un máximo de 256 IP, mientras que el puerto de datos del panel frontal puede ingresar un máximo de 128 IP |
| Protocolo de transporte | TS sobre UDP/RTP, unidifusión y multidifusión, IGMP V2/V3 | |
| Velocidad de transmision | Max 840Mbps para cada canal de entrada | |
| multiplexor | Canal de entrada | 256 |
| Canal de salida | 8 (o 16) | |
| PID máx. | 180 por canal | |
| Funciones | Reasignación de PID (automático/manualmente opcional) | |
| Ajuste preciso de PCR | ||
| Tabla PSI/SI generando automáticamente | ||
| Modulación Parámetros | Canal | 8 (o 16) |
| Estándar de modulación | ETSI EN300 744 | |
| Constelación | QPSK/16QAM/64QAM | |
| Banda ancha | 6/7/8 MHz | |
| Modo trans | 2K/4K/8K | |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |
| Salida RF | Interfaz | Puerto de salida tipo F para 8 (o 16) portadoras no adyacentes |
| Rango de radiofrecuencia | 50~960 MHz, paso de 1 kHz | |
| Nivel de salida | -20~+10dbm (para todas las portadoras), paso de 0,5db | |
| MER | ≥ 40 dB | |
| LCA | -55 dBc | |
| Salida TS | 8 (o 16) salidas IP sobre UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos Ethernet de 100/1000M | |
| Sistema | Gestión de red basada en web | |
| General | Dimisión | 420 mm × 440 mm × 44,5 mm (ancho x largo x alto) |
| Temperatura | 0~45 ℃ (operación), -20~80 ℃ (almacenamiento) | |
| Fuente de alimentación | CA 100 V ± 10 %, 50/60 Hz o CA 220 V ± 10 %, 50/60 Hz | |
| Guía de pedidos: | Versión I | Versión II |
| Entrada de 192 IP a salida de portadoras DVB-T de 8 canales, salida de 8 IP | x |
|
| Entrada de 512 IP a portadoras DVB-T de 16 canales, salida de 16 IP |
| x |
