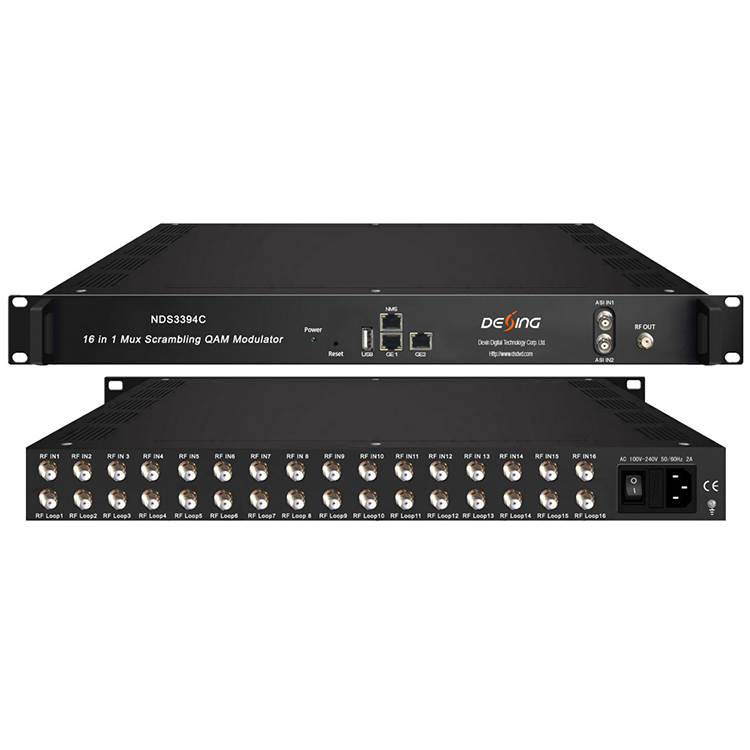

NDS3394C Modulateur QAM à brouillage Mux 16 en 1

Brève description:

Modulateur QAM à brouillage multiplexeur 16 en 1

Il s'agit d'un modulateur QAM hautes performances et économique conçu par Dexin.Il prend en charge 16 entrées de tuner FTA DVB-C (DVB-T/-(T)/-S/-S2/S2X, ATSC, ISDB-T en option), maximum 512 entrées IP via GE1 et entrée TS pour re-mux via 2 Ports ASI.Après multiplexage, brouillage et modulation QAM, il donne 16 sorties de porteuses non adjacentes et 1 sortie IP (MPTS) via GE1.

Le NDS3394C se caractérise également par un niveau d'intégration élevé, des performances élevées et un faible coût.Il prend en charge la double alimentation (en option).Ceci est très adaptable au système de diffusion CATV de nouvelle génération.


Détail du produit

Étiquettes de produit

Le NDS3394C est un modulateur QAM hautes performances et économique conçu par Dexin.Il prend en charge 16 entrées de tuner FTA DVB-C (DVB-T/-(T)/-S/-S2/S2X, ATSC, ISDB-T en option), maximum 512 entrées IP via GE1 et entrée TS pour re-mux via 2 Ports ASI.Après multiplexage, brouillage et modulation QAM, il donne 16 sorties de porteuses non adjacentes et 1 sortie IP (MPTS) via GE1.

Le NDS3394C se caractérise également par un niveau d'intégration élevé, des performances élevées et un faible coût.Il prend en charge la double alimentation (en option).Ceci est très adaptable au système de diffusion CATV de nouvelle génération.

 Principales caractéristiques

* 16 DVB-C (DVB-T/-(T)/-S/-S2/-S2X, ATSC, ISDB-T en option) Tuner FTA + 2 entrées ASI + 512 entrées IP via GE1 sur protocole UDP et RTP

* 16 sorties RF DVB-C

* 1 sortie IP (MPTS) sur UDP et RTP/RTSP, comme miroir d'une porteuse

* Prend en charge le multiplexage de 16 groupes + le brouillage de 16 groupes + la modulation QAM de 16 groupes

* Excellent indice de performance de sortie RF, MER≥40db

* Prend en charge l'ajustement précis de la PCR

* Prise en charge de l'édition et de l'insertion PSI/SI

* Prise en charge de la gestion Web, mises à jour via le Web

* Alimentation redondante (en option)

Principe de fonctionnement

NDS3394C Principe du modulateur QAM à brouillage multiplexeur 16 en 1

Caractéristiques

Saisir 16 DVB-C (DVB-T/-(T)/-S/-S2/-S2X, ATSC, ISDB-T en option) Tuner FTA

Entrée IP 512 via GE1 sur protocole UDP et RTP

2 entrées ASI, interface BNC

Section accordeur

Mécaniques multimodes commutables

(Nouveau)

DVB-C Standard J.83A (DVB-C), J.83B, J.83C
Fréquence d'entrée 60 ~ 890 MHz
Constellation 16/32/64/128/256 QAM
DVB-T/(T) Fréquence d'entrée 60 ~ 890 MHz
Bande passante Bande passante 6/7/8M
ISDB-T Fréquence d'entrée 60 ~ 890 MHz

Version 1

DVB-S/S2 Fréquence d'entrée 950 ~ 2150 MHz
Taux de symboles QPSK 1~45Mbauds

8PSK 1~45Mbauds

Taux de code 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK

Version 2

(Nouveau)

DVB-S

Fréquence d'entrée 950 ~ 2150 MHz
Taux de symboles 0.5~45Msps
Force du signal - 65~-25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit d'entrée maximal ≤129 Mbit/s
DVB-S2 Fréquence d'entrée 950 ~ 2150 MHz
Taux de symboles QPSK/8PSK/16APSK : 0,5 ~ 45 Msps

32APSK : 0,5 ~ 40 Msps ;

FEC

QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK : 3/4, 4/5, 5/6, 8/9, 9/10

Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit d'entrée maximal ≤129 Mbit/s
DVB-S2X Fréquence d'entrée 950-2150MHz
Taux de symboles QPSK/8PSK/16APSK : 0,5 ~ 45 Msps

8APSK/32APSK : 0,5 à 40 Msps

FEC QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK : 5/9-L, 26/45-L

16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9

Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit d'entrée maximal ≤129 Mbit/s
ATSC

Fréquence d'entrée

30~1000MHz

Bande passante

6M

Constellation

8VSB

Multiplexage

Remappage PID maximal

360 sorties par canal
Fonction Remappage PID (automatiquement ou manuellement)
Ajustement PCR précis
Générer automatiquement la table PSI/SI
Brouillage

Paramètres

CA simulscrypt max 4
Norme de brouillage ETR289, ETSI 101 197, ETSI 103 197
Connexion Connexion locale/à distance
Modulation Canal QAM Sortie de 16 porteuses non adjacentes
Standard EN300 429/UIT-T J.83A/B
RFG ≥40db
Fréquence RF 50 ~ 960 MHz, pas de 1 KHz
Niveau de sortie RF -20 ~ + 10 dbm (87 ~ 107 dbµV), pas de 0,1 db
Taux de symboles 5.0Msps ~ 7.0Msps, pas à pas de 1ksps
J.83A J.83B
Constellation 16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
Diffuser sur 16 sorties RF (interface de type F)
1 sortie IP (MPTS) sur UDP et RTP/RTSP (GE1 uniquement), comme miroir d'une porteuse
Système Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Général Dimensions(L*P*H) 482 mm × 300 mm × 44,5 mm
Température 0 ~ 45 ℃ (fonctionnement) ;-20~80℃ (stockage)
Pouvoir CA 100V±1050/60Hz ;

CA 220V±10%, 50/60HZ
