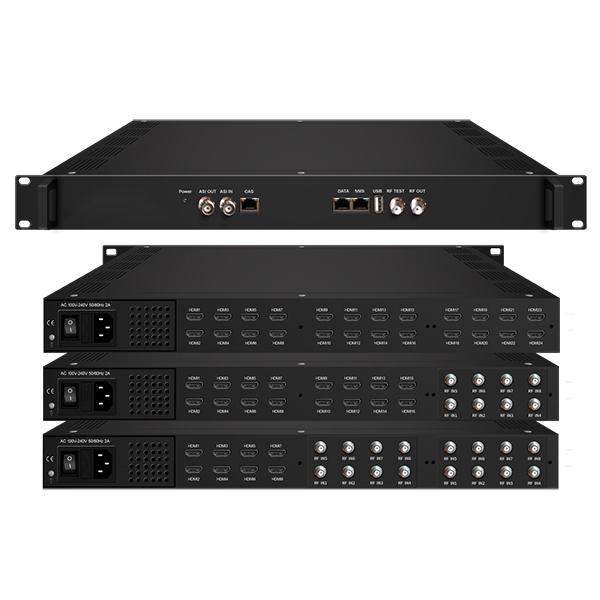

Entrée HDMI DVB-S2/S2X/tuner Modulateur RF ISDB-T/DVB-T/DVB-C
Entrée de mélange HDMI et DVB-S2/S2X/tuner Modulateur RF ISDB-T/DVB-T/DVB-C
Principales caractéristiques
16/08/24HDMIcontributions(ou entrée de mixage HDMI plus DVB-S2/S2X/C/T/T2/ISDB-T), codage vidéo MPEG-4 AVC/H.264
1 entrée ASI pour re-mux
1 lecteur USB (insérez la clé USB avec"xxx.ts”vidéos dans NDS3536S et lire le contenu de manière simple ;système de fichiers FAT 32)
128 entrées IP sur UDP et RTP via le port GE
Chaque canal de sortie traite un maximum de 32 adresses IP à partir du port GE (protocole UDP et RTP)
Encodage audio MPEG1 Layer II, LC-AAC et HE-AAC, passage AC3 et réglage du gain audio
Prise en charge de la sortie RF DVB-C 12 canaux (DVB-T 8 canaux/16 canaux, ATSC 8 canaux ou sortie ISDB-T 6 canaux/16 canaux en option, selon la commande)
Prend en charge 1 sortie ASI en tant que miroir de l'un des supports de sortie RF --- en option
Prise en charge de la sortie IP MPTS sur UDP, RTP/RTSP
Prise en charge de l'insertion du LOGO, de la légende et du code QR (langue prise en charge :中文, Anglais, العربية, ไทย, हिन्दी,русский, اردو, pour plus de langues veuillez nous consulter…)
Prise en charge du remappage PID/ajustement PCR précis/édition et insertion PSI/SI
Contrôle via la gestion Web et mises à jour faciles via le Web

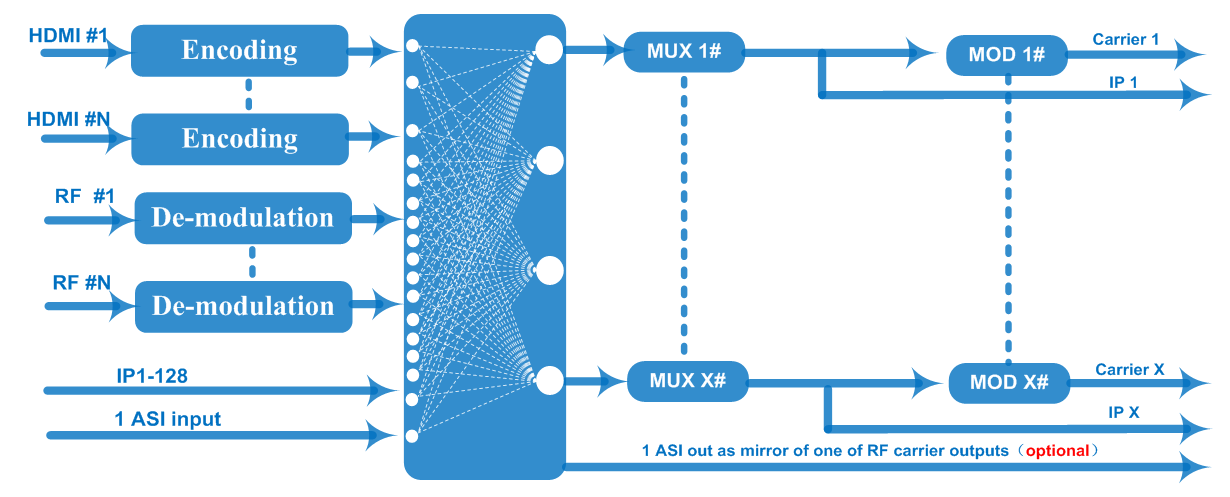

Tableau de principe
Spécifications techniques
| Saisir | 8/16/24 entrées HDMI pour l'option (ou HDMI et différentes entrées de mélange de tuner, détails veuillez vérifier ci-dessous le guide de commande) 1 entrée ASI pour re-mux 1 entrée lecteur USB pour re-mux (vidéo "xxx.ts") 128 entrées IP sur UDP et RTP, port GE, RJ45 | |||||
| Vidéo (entrée HDMI) | Résolution | Saisir | 1920 × 1080_60P, 1920 × 1080_60i, 1920 × 1080_50P, 1920 × 1080_50i, 1280×720_60P, 1280×720_50P, 720 × 576_50i, 720 × 480_60i, | |||
| Sortir | 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P, 720×480_30P, | |||||
| Codage | MPEG-4 AVC/H.264 | |||||
| Débit binaire | 1Mbps~13Mbps chaque canal | |||||
| Contrôle du taux | CBR/VBR | |||||
| Structure du GOP | IP…P (réglage du cadre P, sans cadre B) | |||||
| Audio (entrée HDMI) | Codage | MPEG-1 Layer 2, LC-AAC, HE-AAC et AC3 Pass through | ||||
| Taux d'échantillonnage | 48KHz | |||||
| Résolution | 24 bits | |||||
| Gain audio | 0-255 Réglable | |||||
| Débit binaire MPEG-1 Layer 2 | 48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s | |||||
| Débit binaire LC-AAC | 48/56/64/80/96/112/128/160/192/224/256/320/384 kbit/s | |||||
| Débit binaire HE-AAC | 48/56/64/80/96/112/128 kbit/s | |||||
| Section accordeur | DVB-S | Fréquence d'entrée | 950-2150MHz | |||
| Taux de symboles | 0,5 ~ 45 Méch/s | |||||
| Constellation | QPSK | |||||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |||||
| DVB-S2 | Fréquence d'entrée | 950-2150MHz | ||||
| Taux de symboles | QPSK/8PSK/16APSK : 0,5 ~ 45 Msps32APSK : 0,5 ~ 40 Msps | |||||
| Constellation | QPSK/8PSK/16APSK/32APSK | |||||
| FEC | QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/108PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK : 3/4, 4/5, 5/6, 8/9 | |||||
| Débit binaire d'entrée maximum par tuner | ≤170 Mbit/s | |||||
| DVB-S2X | Taux de symboles | QPSK/8PSK/16APSK : 0,5 à 45 Msps ; 8APSK/32APSK : 0,5 à 40 Msps
| ||||
| Constellation | QPSK/8PSK/16APSK/8APSK/32APSK | |||||
| FEC | QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/208PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18 8APSK : 5/9-L, 26/45-L 16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9 | |||||
| Débit binaire d'entrée maximum par tuner | ≤170 Mbit/s | |||||
| Force du signal | -65 ~ -25dBm | |||||
| Multiplexage | Cartographie PIDR maximale | 255 entrées par canal | ||||
| Fonction | Remappage PID (automatiquement ou manuellement) | |||||
| Ajustement PCR précis | ||||||
| Générer automatiquement la table PSI/SI | ||||||
| Modulation | DVB-C | Canal QAM | Sortie 12 porteuses non adjacentes (bande passante maximale 192 MHz) | |||
| Standard | EN300 429/UIT-T J.83A/B | |||||
| RFG | ≥40db | |||||
| Fréquence RF | 50 ~ 960 MHz, pas de 1 KHz | |||||
| Niveau de sortie RF | -20~+3dbm, pas de 0.1db | |||||
| Taux de symboles | 5.0Msps ~ 7.0Msps, pas à pas de 1ksps | |||||
| J.83A | J.83B | |||||
| Constellation | 16/32/64/128/256QAM | 64/256 QAM | ||||
| Bande passante | 8M | 6M | ||||
| DVB-T | Standard | EN300744 | ||||
| Mode FFT | 2K, 4K, 8K | |||||
| Bande passante | 6M, 7M, 8M | |||||
| Constellation | QPSK, 16QAM, 64QAM | |||||
| Intervalle de Garde | 1/4, 1/8, 1/16, 1/32 | |||||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |||||
| RFG | ≥42 dB | |||||
| Fréquence RF | 50 ~ 960 MHz, pas de 1 KHz | |||||
| sortie RF | Sortie 8 (ou 16) porteuses non adjacentes (bande passante maximale 192 MHz) | |||||
| Niveau de sortie RF | -20 ~ +3 dBm, pas de 0,1 dB | |||||
| ATSC | Standard | ATSC A/53 | ||||
| Bande passante | 6M | |||||
| Constellation | 8VSB | |||||
| FEC | RS(208 188)+Treillis | |||||
| RFG | ≥40dB | |||||
| LCA | -55 dBc | |||||
| Fréquence RF | 50 ~ 960 MHz, pas de 1 KHz | |||||
| sortie RF | Sortie 8 porteuses non adjacentes (bande passante maximale 192 MHz) | |||||
| Niveau de sortie RF | -20 ~ + 3dbm (pour tous les transporteurs), pas à pas de 0,5 db | |||||
| ISDB-T | Standard | ARIB STD-B31 | ||||
| Bande passante | 6M | |||||
| Constellation | QPSK, 16QAM, 64QAM | |||||
| Intervalle de Garde | 1/32, 1/16, 1/8, 1/4 | |||||
| Mode de transmission | 2K, 4K, 8K | |||||
| Taux de code | 1/2, 2/3, 3/4, 5/6, 7/8 | |||||
| RFG | ≥40dB | |||||
| Fréquence RF | 50 ~ 960 MHz, pas de 1 KHz | |||||
| sortie RF | Sortie 6 (ou 16) porteuses non adjacentes (bande passante maximale 192 MHz) | |||||
| Niveau de sortie RF | -20dBm ~ + 3dBm, pas de 0,1dB | |||||
| Sortie de flux | 1 sortie ASI comme miroir de l'une des porteuses de sortie RF (en option) 12 sorties MPTS sur UDP et RTP/RTSP comme miroir de 12 porteuses DVB-C, Sortie 8/16 MPTS sur UDP et RTP/RTSP comme miroir des porteuses DVB-T 8/16 (en option) Sortie 8 MPTS sur UDP et RTP/RTSP comme miroir de 8 porteuses ATSC (en option) Sortie 6/16 MPTS sur UDP et RTP/RTSP comme miroir des porteuses ISDB-T 6/16 (en option) Interface Ethernet 1*1000M Base-T, port GE | |||||
| Fonction système | Gestion de réseau (WEB) | |||||
| Langue chinoise et anglaise | ||||||
| Mise à niveau du logiciel Ethernet | ||||||
| Divers | Dimensions (L × L × H) | 482 mm × 328 mm × 44 mm | ||||
| Environnement | 0~45℃ (travail) ;-20~80℃ (Stockage) | |||||
| Exigences d'alimentation | CA 110V± 10%, 50/60Hz, CA 220 ± 10%, 50/60Hz | |||||
Informations de commande
Section d'entrée :
| HDMI | DVB-S2/S2X | DVB-C/T/T2/ISDB-T | |
| Option 1 | 8 | / | / |
| Option 2 | 16 | / | / |
| Variante 3 | 24 | / | / |
| Variante 4 | 8 | 8 | / |
| Variante 5 | 8 | 16 | / |
| Variante 6 | 16 | 8 | / |
| Variante 7 | 8 | / | 8 |
| Variante 8 | 8 | / | 16 |
| Variante 9 | 16 | / | 8 |
| Variante 10 | 8 | 8 | 8 |
| Variante 11 | 16 | 4 | 4 |
Section de sortie :
| Norme de sortie RF | Sortie IP | Canaux porteurs RF | Brouillage | |
| Sortie DVB-C | 12 | 12 | N / A | |
| Sortie DVB-T | V1 | 8 | 8 | N / A |
| V2 | 16 | 16 | N / A | |
| ATSC sortie | 8 | 8 | N / A | |
| Sortie ISDB-T | V1 | 6 | 6 | N / A |
| V2 | 16 | 16 | N / A | |
