Pemancar Digital DVB-(T) (200W-600W)

Deskripsi Singkat:

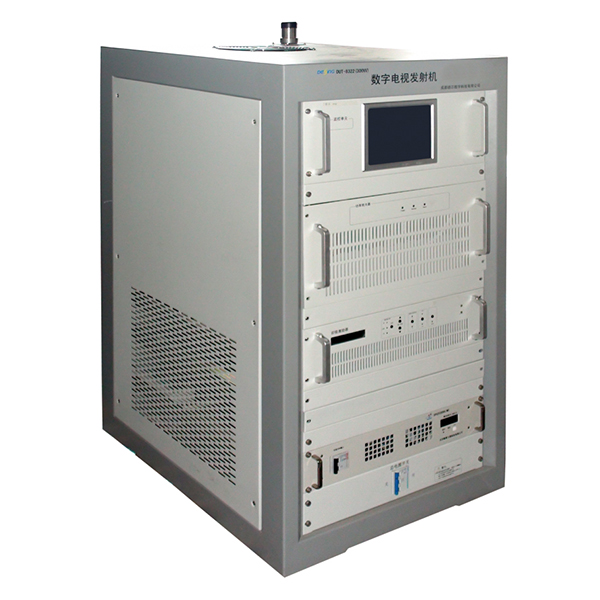

DVB-T Pemancar Digital Terestrial Pemancar DEXIN DUT-8322 adalah sistem transmisi DVB-(T) profesional yang memberikan output daya berkelanjutan dan dengan desain struktur kompak untuk menghemat ruang.Ini mendukung untuk bekerja dalam sistem SFN dan MFN.Ini dapat bekerja dengan mode single-carrier dan mode multi-carrier, dan mendukung transmisi saluran tunggal dan broadband.

Pemancar ini memiliki linier yang sangat tinggi dan kehandalan yang tinggi karena membutuhkan gain daya yang tinggi dan modul penguat tabung LDMOS linier yang tinggi.

Dengan reputasinya yang baik di dalam dan luar negeri, pemancar DUT-8322 telah banyak digunakan dalam sistem transmisi dan penyiaran tunggal TV digital HD/SD.

Kirim email kepada kami

Rincian produk

Tag Produk

Fitur

Peningkatan kualitas transmisi sinyal

Unit amplifier termodulasi yang cerdas, membutuhkan penguatan daya tinggi dan desain modul amplifier tabung LDMOS linier tinggi

Desain super linier konsumsi daya rendah, meningkatkan daya transmisi pemancar, dan mengurangi distorsi nonlinier

Mendukung fungsi AGC, dengan keluaran daya yang berkelanjutan, untuk menyetujui pemancar memiliki stabilitas dan keandalan yang baik

Mendukung sistem MFN dan SFN

LED pada panel depan mendukung alarm dan monitor sinyal

Sistem pendingin udara dengan konsumsi rendah dan kebisingan rendah

Desain multi proteksi petir, perlindungan yang baik untuk seluruh peralatan.

24 jam bekerja tanpa awak

Mudah dipasang, desain ramah pengguna

Spesifikasi

Barang		Spesifikasi Teknis
Parameter Dasar	Standar	DVB-(T)
	Modus Modulasi	mendukung mode QAM 4/16/32/64
	Frekuensi kerja	470MHz～806MHz

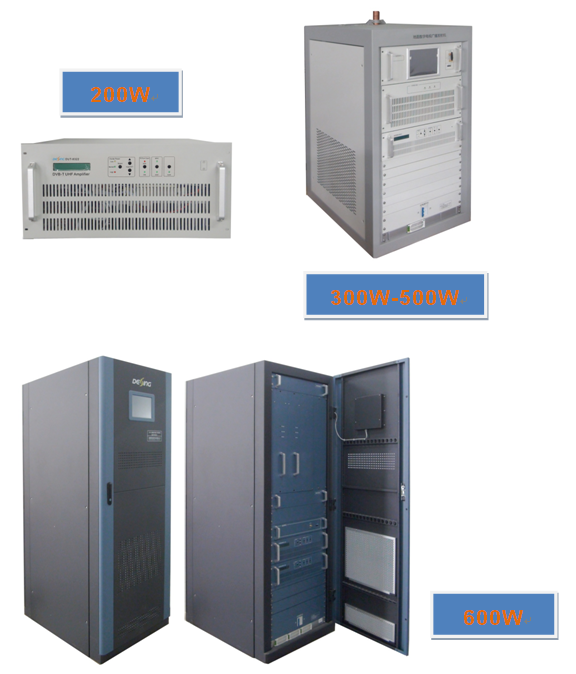

	Peringkat keluaran	200W/300W/400W/500W/600W Opsional
	Akurasi frekuensi	MFN: ≤±100Hz / SFN：≤±1Hz
	Kebisingan Fase LO	≤ – 70dBc@10Hz
		≤ – 90dBc@100Hz
		≤ – 100dBc@1kHz
		≤ – 105dBc@10kHz
		≤ – 115dBc@100kHz
		≤ – 130dBc@1MHz
	variasi daya keluaran	±0,2dB
	Riak spektrum inband	±0,5dB（fc±3,591MHz）
	Tingkat Bahu	≤-40dB@ Frekuensi pusat, JIKA±4.2MHz
	MER	≥36dB
Karakter Keluaran	Impedansi keluaran	50Ω
	kehilangan refleksi output	≥20dB
	Antarmuka keluaran	200W/300W/400W: L29-K; 500W/600W: 1-5/8”, diumpankan langsung
Kondisi Lingkungan	Suhu kerja	-20~+50℃
	Suhu penyimpanan	-30~+75℃
	Kelembaban relatif	＜95% (25℃ tanpa kondensasi)
	Modus pendinginan	kipas pendingin bagian dalam
	pers atm	86~106kPa
	Sumber Daya listrik	AC, 220±20%, 50Hz AC, 380±20%, 50Hz
	Kebutuhan ruang mesin	lebih sedikit debu, tidak ada gesekan

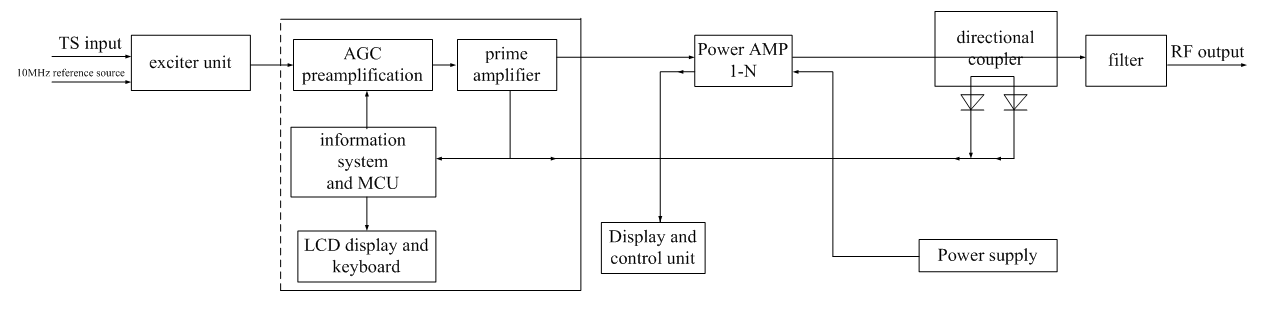

Bagan Prinsip

Daftar Komponen Utama (Konfigurasi Standar)

S/N	Komponen	200W	300W	400W	500W	600W	Perkataan
S/N	Komponen	Jumlah (potongan)
1	Kabinet/Rak	T/A	1	1	1	1	Konfigurasi ini standar.Jika pelanggan membutuhkan komponen redundansi tertentu, itu tersedia dan dapat dinegosiasikan.
2	Sumber Daya listrik	1 (Terpasang)	1	1	1	2
3	Penghibur	1 (Terpasang)	1	1	1	1
4	Penguat Daya	1 (Terpasang)	1	1	1	2
5	Satuan Pemantauan	T/A	1	1	1	1
6	Saring	1 (Terpasang)	1	1	1	1
