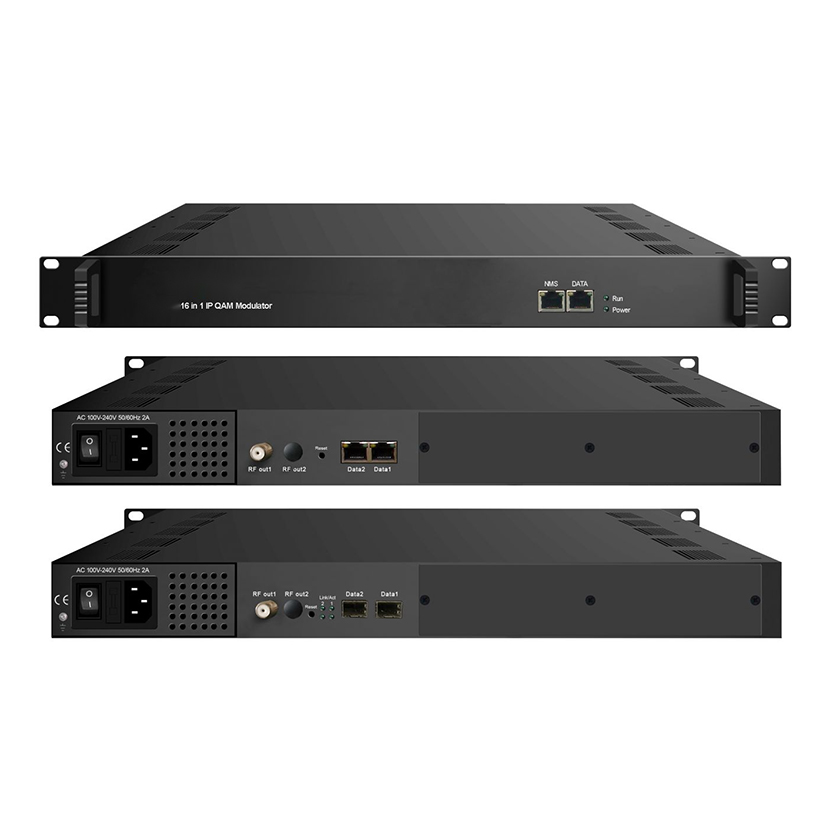

IPQAM 16 dalam 1 IP Modulator dengan Mux scramble modulator

Penerangan Ringkas:

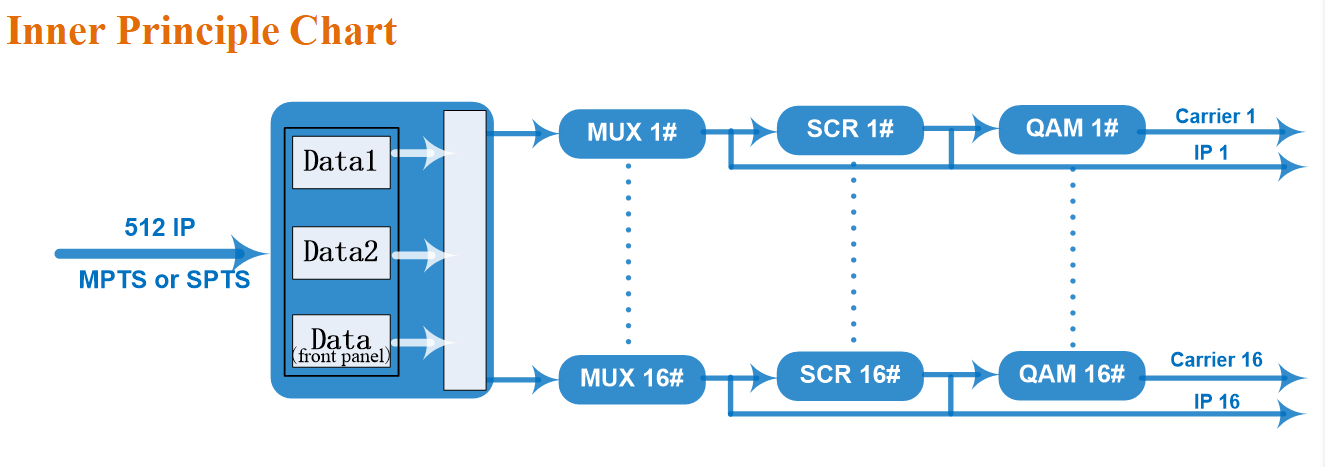

Modulator IP QAM 16 dalam 1 ialah peranti semua-dalam-satu pemodulasi Mux-scrambling generasi terkini yang dibangunkan.Ia mempunyai 16 saluran pemultipleksan, 16 saluran berebut dan 16 saluran modulasi QAM (DVB-C), dan menyokong input maksimum 512 IP melalui port 3 GE dan 16 keluaran pembawa bukan bersebelahan (50MHz~960MHz) melalui antara muka keluaran RF.Peranti ini juga dicirikan dengan tahap bersepadu yang tinggi, prestasi tinggi dan kos rendah.Ini sangat sesuai dengan sistem penyiaran CATV generasi baru.

Hantar e-mel kepada kami

Butiran Produk

Tag Produk

Ciri-ciri utama

* 3 port GE (maksimum 512 IP masuk):

Port dwiarah Data1 & Data2, maks 512 IP masuk, 16 IP keluar

Port data (terletak pada panel hadapan), maks 128 IP masuk

* Max 840Mbps untuk setiap input GE

* Menyokong pelarasan PCR yang tepat

* Menyokong penapisan CA, pemetaan semula PID dan pengeditan PSI/SI

* Menyokong sehingga 180 pemetaan semula PIDS setiap saluran

* Menyokong sistem perebutan umum DVB (ETR289), piawaian simulcrypt ETSI 101 197 dan ETSI 103 197

* Menyokong 16 output IP melalui Data1 & Data2 melalui UDP/RTP/RTSP

* 16 keluaran pembawa QAM bukan bersebelahan, mematuhi DVB-C (EN 300 429) dan ITU-T J.83 A/B

* Sokong pengekodan RS (204,188).

* Menyokong pengurusan Rangkaian berasaskan Web

Spesifikasi

Input	Input	Input IP maksimum 512 melalui 3 (port Data panel hadapan, Data 1 dan Data 2) Port Ethernet 100/1000M (antara muka SFP pilihan).Setiap port Data1 atau Data 2 boleh memasukkan maks 512 IP, manakala port Data panel hadapan boleh memasukkan maks 128 IP
	Protokol Pengangkutan	TS melalui UDP/RTP, unicast dan multicast, IGMP V2/V3
	Kadar Penghantaran	Max 840Mbps untuk setiap input GE
Mux	Saluran Input	512
	Saluran Keluaran	16
	PID maks	180 setiap saluran
	Fungsi	Pemetaan semula PID (auto/pilihan manual)
		Pelarasan tepat PCR
		Jadual PSI/SI dijana secara automatik
berebut-rebut Parameter	Max simulscrypt CA	4
	Scramble Standard	ETR289, ETSI 101 197, ETSI 103 197
	Sambungan	Sambungan tempatan/jauh
Modulasi Parameter	Bahagian Modulator DVB-C	J.83A	Buruj : 16/32/64/128/256QAM
			Lebar jalur: 8M
		J.83B	Buruj : 64QAM/ 256QAM
			Lebar jalur: 6M

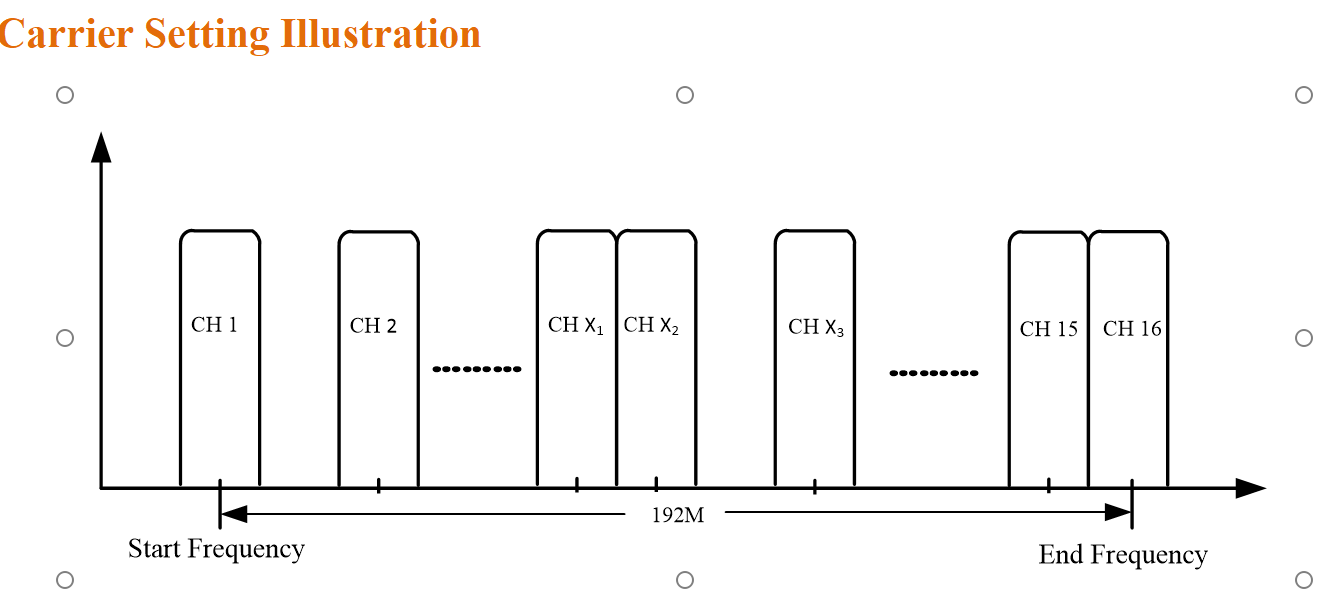

	Saluran QAM	16 pembawa bukan bersebelahan
	Standard Modulasi	EN300 429/ITU-T J.83A/B(DVB-C)
	Kadar Simbol	5.0~7.0Msps, 1ksps melangkah
	FEC	RS (204, 188)
Keluaran RF	Antara muka	Port output ditaip 1 F untuk 16 pembawa, impedans 75Ω
	Julat RF	50~960MHz, 1kHz melangkah
	Tahap Keluaran	-20dBm~+10dBm(87~117dbµV), 0.1dB melangkah
	MER	≥ 40dB
keluaran TS	16 Output IP melalui UDP/RTP/RTSP, unicast/multicast, 2 (Data1& Data2) Port Ethernet 100/1000M
Sistem	Perisian pengurusan rangkaian (NMS) menyokong
Umum	Demission	420mm×440mm×44.5mm (PxLxH)
	Suhu	0~45℃(operasi), -20~80℃(storan)
	Bekalan Kuasa	AC 100V±10%, 50/60Hz atau AC 220V±10%, 50/60Hz
