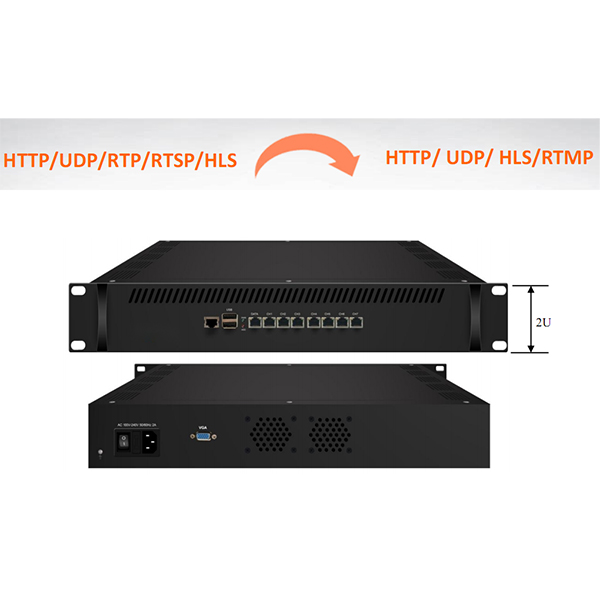

Программное обеспечение IPTV OTT VOD Live Server Transcoder M3U8 IP Streaming Out для работы с коробкой приемника IPTV

Ключевая особенность

l IP-шлюз + сервер IPTV в одном устройстве

l Управление шлюзом и сервером IPTV отдельно

l HTTP, UDP, RTP, RTSP и HLS на входе→HTTP, UDP, HLS и RTMP на выходе

l Функции IPTV: прямой эфир, видео по запросу, вступление в отель, столовая, обслуживание в отеле, вступление к пейзажу, приложения и т. д.

l Добавление подписи к прокрутке, приветственных слов, изображений, рекламы, видео, музыки в основном интерфейсе

l Загрузка файлов TS через веб-управление

l Функция защиты от джиттера IP

l Загрузка APK Dexin IPTV прямо с этого устройства

l Программа поддержки, играющая с загруженным APK Android STB и TV, максимум 150 терминалов

l Управление через веб-управление NMS через порт DATA

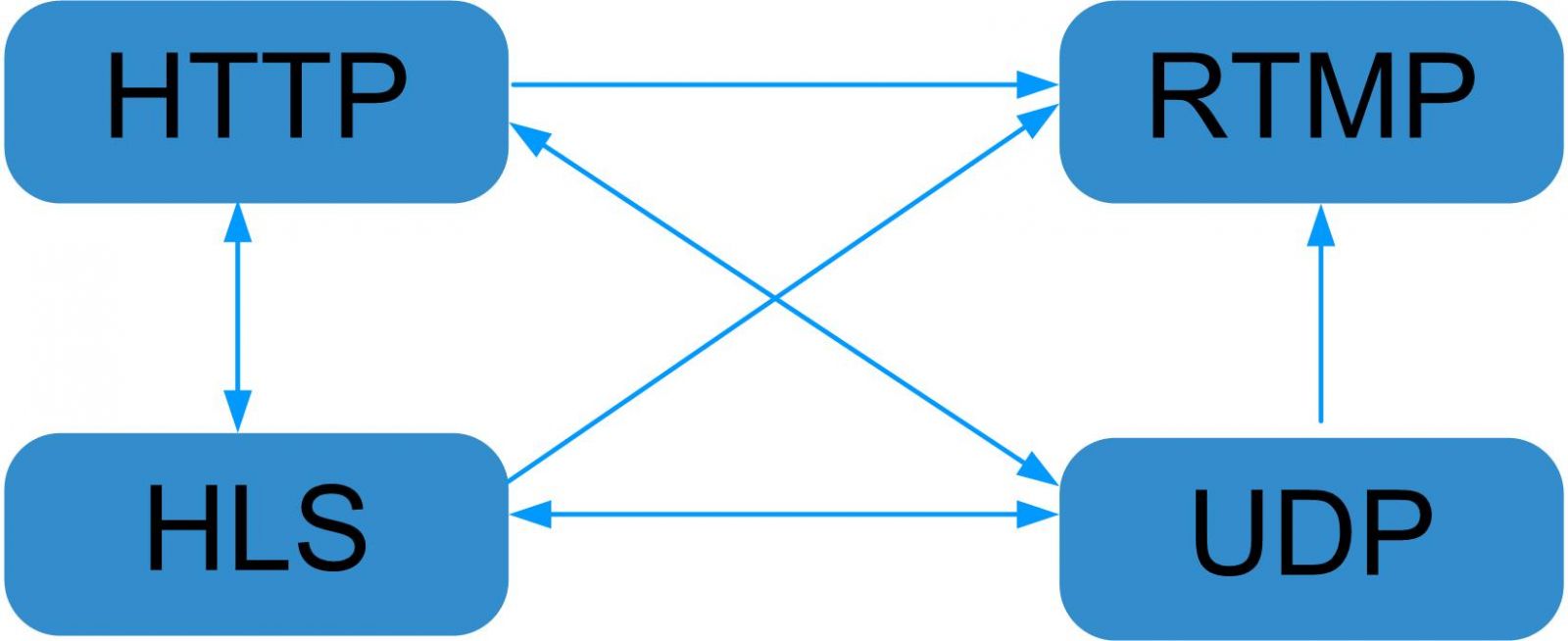

 Преобразование IP-протокола

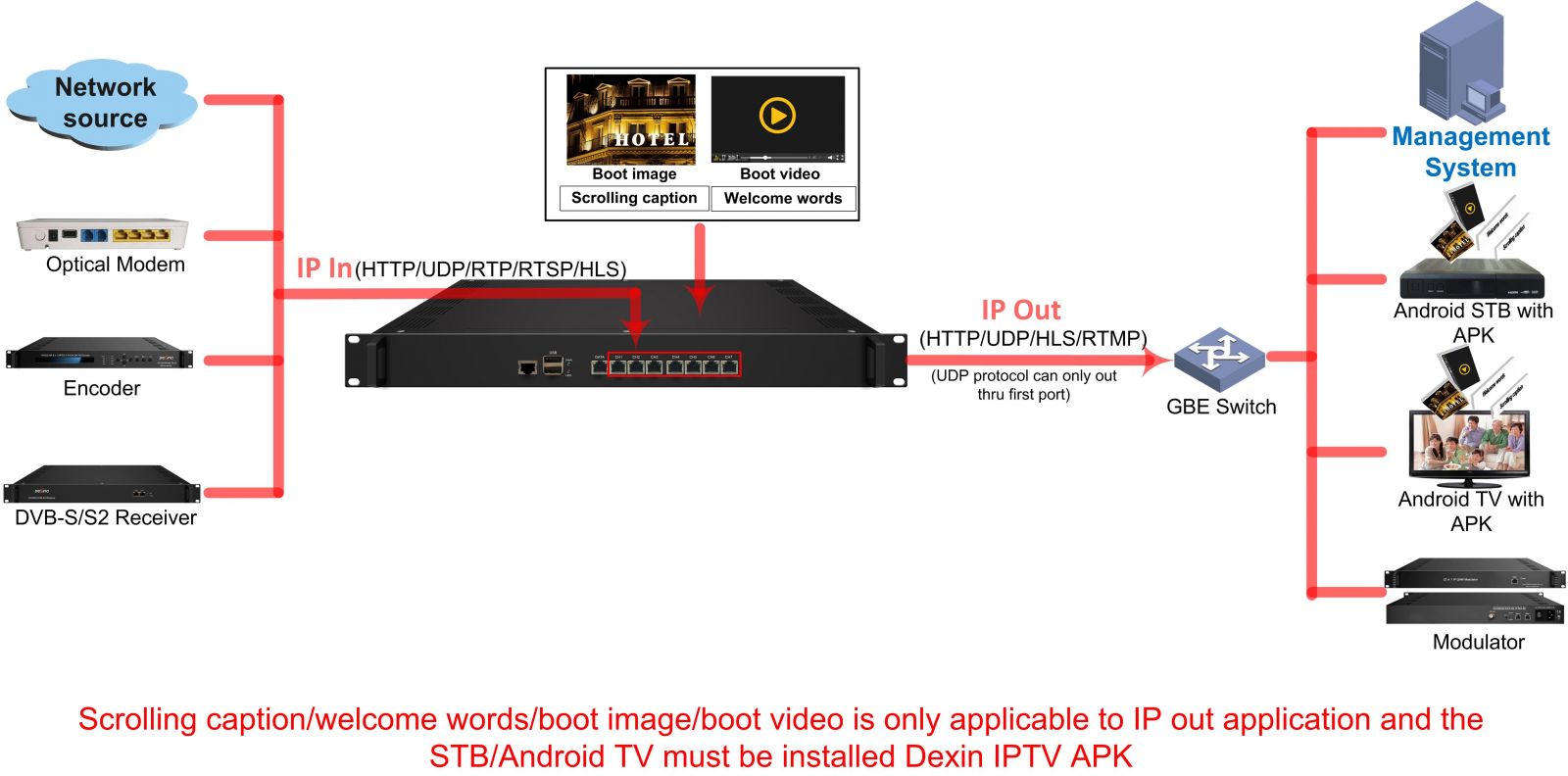

Общая принципиальная схема

Технические характеристики

Ввод IP через каналы 1-7 (1000M) через HTTP, UDP(SPTS), RTP(SPTS), RTSP (через UDP, полезная нагрузка: mpeg TS) и HLS(NDS3508F-10)TS Загрузка файлов через веб-управление

IP-выход

IP-выход через порт данных (1000M) через HTTP (одноадресная передача), UDP (SPTS, многоадресная передача), HLS и RTMP (источником программы должна быть кодировка H.264 и AAC)

Исходящий IP-адрес через каналы 1-7 (1000M) по HTTP/HLS/RTMP (одноадресная передача) (NDS3508F/NDS3508F-M);Исходящий IP-адрес через каналы 1-7 (1000M) по HTTP/HLS/RTMP (одноадресная передача) (NDS3508F-10)

Система

ЦП: NDS3508F(1037)/NDS3508F-M(I7)

NDS3508F-10( Celeron 3965)Память: 4GSolid-State Disk (SSD): 16G (дополнительно 60G)Время переключения каналов с DEXIN' STB: HTTP (1-3s), HLS (0.4-0.7s)Поддержка добавления подписи прокрутки, добро пожаловать слова, загрузочное изображение и загрузочное видео (эта функция применима только к приложению IP-выхода, а на STB/Android TV должен быть установлен Dexin IPTV APK) Воспроизведение программ с загруженным APK для Android STB и TV, максимум 150 терминалов (подробности см. для справки) Поддержка около 80 программ HD/SD (битрейт: 2 Мбит/с) Когда HTTP/RTP/RTSP/HLS преобразуется в UDP (многоадресную передачу), фактическое приложение имеет преимущественную силу и предполагает максимальное использование ЦП на 80% веб-управление NMS через DATA порт

Общий

Демиссия482мм×324мм×44мм (ШxДxВ)Температура0~45℃(эксплуатация), -20~80℃(хранение)Электропитание100В±10%, 50/60Гц или 220В±10%, 50/60Гц

Приложение:

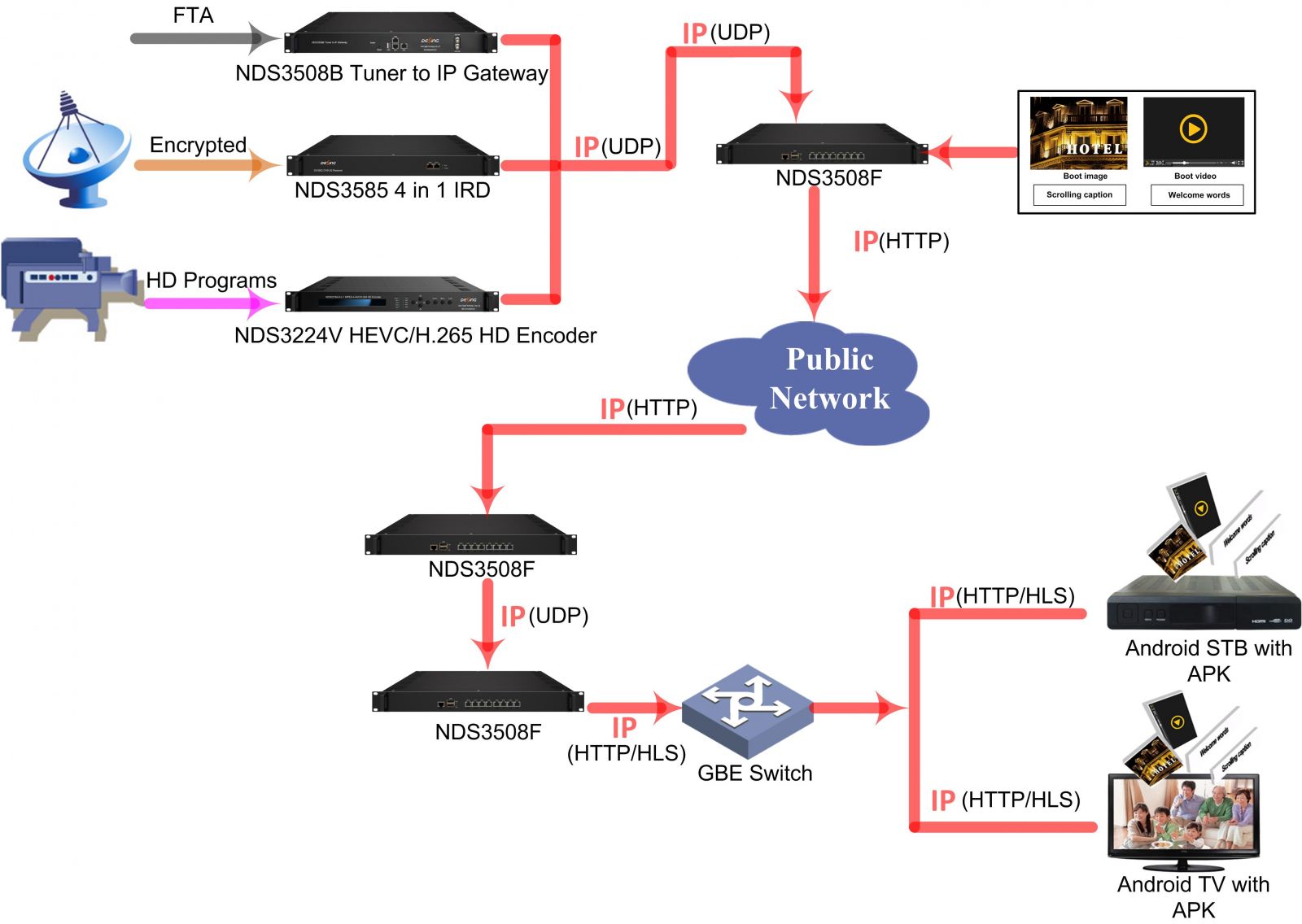

Максимальное решение для 200 терминалов

Головные устройства:

Выход: IP (16 MPTS или 512 SPTS)

NDS3585 4 в 1 ИРД

Расшифровка программ

Вход: 4 RF, 1ASI, 4IP

Выход: IP (48 SPTS и 4 MPTS), 4ASI

Поддержка программ дескремблирования через 4 CAM/CI

Кодировщик NDS3224V HEVC/H.265 HD

Программы HDMI HD

Вход: 4/8/12×HDMI

Выход: IP (1 MPTS и 4/8/12 SPTS)

Поддержка кодирования H.265/HEVC, H.264/AVC

NDS3508F Шлюз IPTV

Преобразование протокола

Вход: 7 каналов IP через UDP

Выход: 1-канальный IP через HTTP

Приемные устройства:

Выходной IP-протокол: UDP

Поддержка около 80 программ HD/SD (битрейт: 2 Мбит/с), максимальная загрузка ЦП 80 % Шлюз NDS3508F IPTV в качестве сервера. Входящий IP-протокол: UDP.

Выходной IP-протокол: HTTP/HLS

максимум 250 терминалов

Терминальные устройства:

Поддержка конфигурации Dexin APKТелевизоры Android с APKПоддержка протокола HTTP и HLS

Поддержка конфигурации APK Dexin

Поддержка самостоятельного запуска Dexin APK при включенном телевизоре

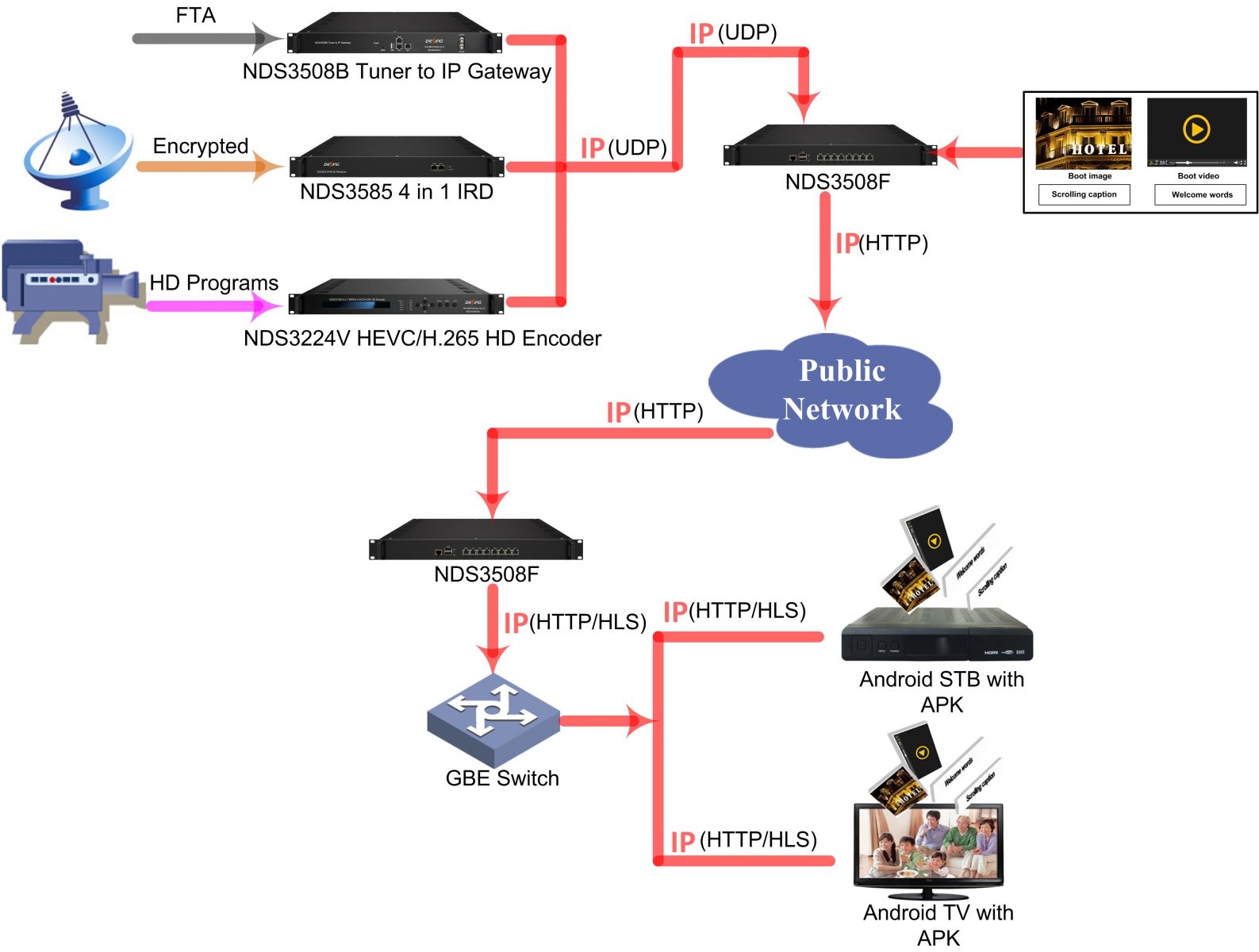

Общее количество устройств:

Головные устройства:

Выход: IP (16 MPTS или 512 SPTS) NDS3585 4 в 1 IRDПрограммы дешифровкиВвод: 4 RF, 1ASI, 4IP

Выход: IP (48 SPTS и 4 MPTS), 4ASI

Поддержка программ дескремблирования через 4 модуля CAM/CIsNDS3224V HEVC/H.265 HD EncoderHDMI HD ProgramsInput: 4/8/12×HDMI

Выход: IP (1 MPTS и 4/8/12 SPTS)

Поддержка H.265/HEVC, H.264/AVC EncodingNDS3508F IPTV GatewayConverting protocolInput: 7 каналов IP over UDP

Выход: 1-канальный IP через HTTP

Приемные устройства:

Входной IP-протокол: HTTP

Выходной IP-протокол: HTTP/HLS

Терминальные устройства:

Поддержка конфигурации Dexin APKТелевизоры Android с APKПоддержка протокола HTTP и HLS

Поддержка конфигурации APK Dexin

Поддержка самостоятельного запуска Dexin APK при включенном телевизоре

Общее количество устройств:

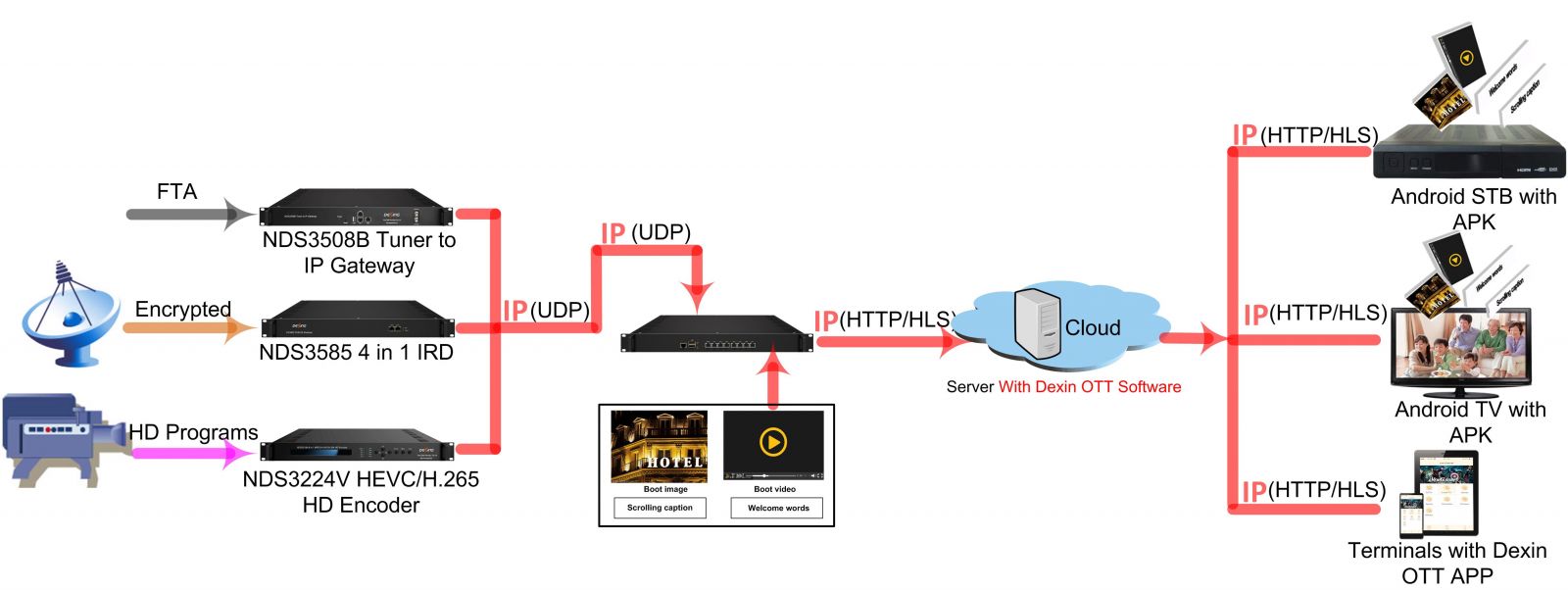

Количество терминалов по облачному серверу

Головные устройства:

Выход: IP (16 MPTS или 512 SPTS) NDS3585 4 в 1 IRDПрограммы дешифрованияВвод: 4 RF, 1ASI, 4IP

Выход: IP (48 SPTS и 4 MPTS), 4ASI

Поддержка программ дескремблирования через 4 модуля CAM/CIsNDS3224V HEVC/H.265 HD EncoderHDMI HD ProgramsInput: 4/8/12×HDMI

Выход: IP (1 MPTS и 4/8/12 SPTS)

Поддержка H.265/HEVC, H.264/AVC EncodingNDS3508F IPTV GatewayConverting protocolInput: 7 каналов IP over UDP

Выход: 1-канальный IP через HTTP и HLS

Приемные устройства:

Выходной IP-протокол: HTTP/HLS

Поддержка конфигурации программного обеспечения Dexin OTT

Терминальные устройства:

Поддержка конфигурации Dexin APKAndroid TV с APKПоддержка протокола HTTP и HLS

Поддержка конфигурации APK Dexin

Поддержка самостоятельного запуска Dexin APK при включенном телевизореМобильный телефон или планшет PCIУстановка приложения Dexin OTT

Общее количество устройств:

Данные испытаний для справки:
