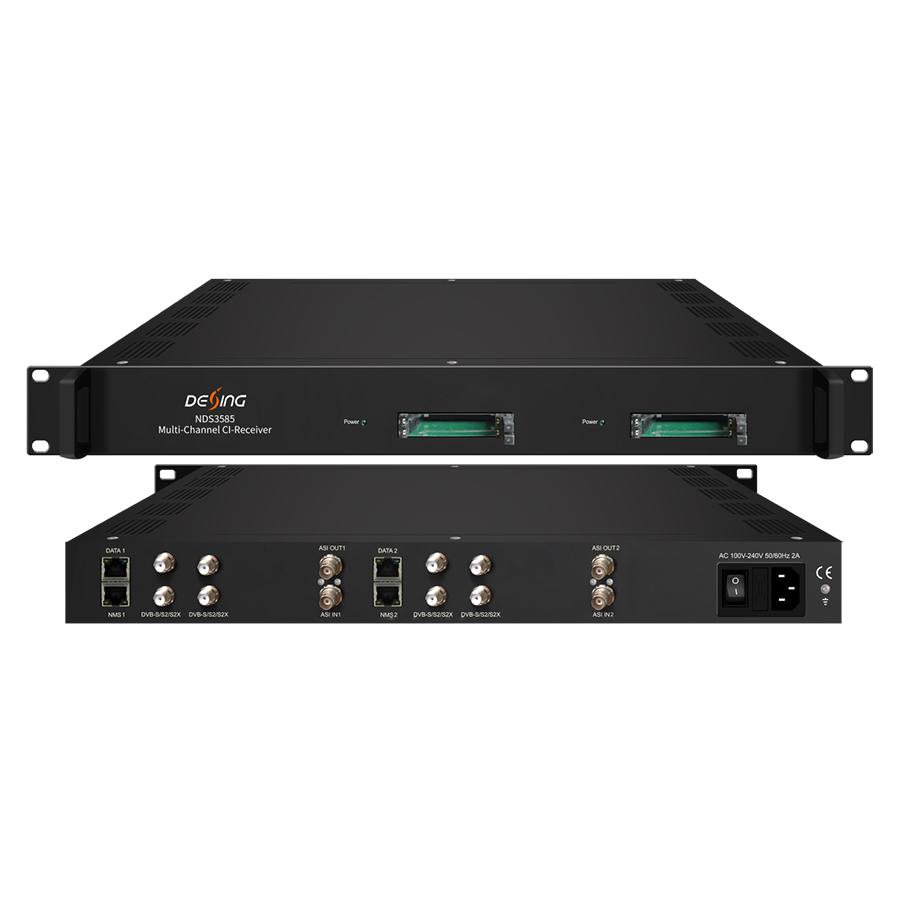

4-8 จูนเนอร์ DVB-S/C/T/ATSC/ISDB ตัวรับ CI-IRD หลายช่องสัญญาณ
คุณสมบัติที่สำคัญ
*2 หรือ 4 จูนเนอร์ (DVB-C/T/ISDB-T switchable หรือ DVB-S/S2/S2X หรือ ATSC เสริม) สำหรับแต่ละโมดูล demodulation
*1 อินพุต ASI & 16 IP (UDP/RTP) สำหรับรีมิกซ์
*CAM หนึ่งตัวสามารถถอดรหัสหลายโปรแกรมจาก Tuners/ASI/IP
*รองรับการถอดรหัส BISS
*IP (1 MPTS & 16 SPTS) บนเอาต์พุต UDP และ RTP;ASI ออกสำหรับ MPTS
*รองรับการทำแผนที่สูงสุด 256 PID
*การควบคุมระยะไกลและเฟิร์มแวร์ การจัดการเว็บ NMS
*อัพเดตผ่านเว็บ
*คุณภาพดีที่สุดและราคาที่ก้าวล้ำ

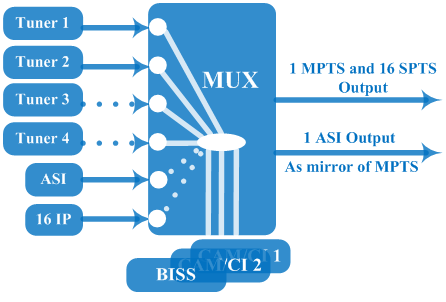

แผนภูมิหลักการ (แต่ละโมดูลการสาธิต)
ข้อกำหนดทางเทคนิค
| อินพุต (ต่อโมดูลการถอดรหัส) | อินพุตจูนเนอร์ 2 หรือ 4* (เลือกได้ DVB-C/T/ISDB-T หรือ DVB-S/S2/S2X หรือ ATSC), ประเภท F 1 * อินพุต ASI สำหรับรีมิกซ์, อินเตอร์เฟส BNC 16*IP อินพุตสำหรับ re-mux (UDP/RTP) | ||||||
| ส่วนจูนเนอร์ | จูนเนอร์หลายโหมดสลับได้ (ใหม่) | DVB-C | ความถี่อินพุต | 60 ~ 890 เมกะเฮิรตซ์ | |||
| มาตรฐาน | J.83A, J.83C | J.83B | |||||
| กลุ่มดาว | 16/32/64/128/256 คม | 64/256 กว | |||||
| DVB-T | ความถี่อินพุต | 60 ~ 890 เมกะเฮิรตซ์ | |||||
| แบนด์วิธ | 6/7/8 ม | ||||||
| ISDB-T | ความถี่อินพุต | 60 ~ 890 เมกะเฮิรตซ์ | |||||
| ดาวเทียม | DVB-S | ความถี่อินพุต | 950~2150MHz | ||||
| อัตราสัญลักษณ์ | 0.5~45Msps | ||||||
| ความแรงของสัญญาณ | - 65- -25dBm | ||||||
| ก.ค.ศ | 1/2, 2/3, 3/4, 5/6, 7/8 | ||||||
| กลุ่มดาว | QPSK | ||||||
| บิตเรตอินพุตสูงสุด | ≤170 Mbps | ||||||
| DVB-S2 | ความถี่อินพุต | 950~2150MHz | |||||
| อัตราสัญลักษณ์ | QPSK/8PSK /16APSK :0.5~45 Msps 32APSK: 0.5~40Msps; | ||||||
| ก.ค.ศ | QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10 | ||||||
| กลุ่มดาว | QPSK, 8PSK, 16APSK, 32APSK | ||||||
| บิตเรตอินพุตสูงสุด | ≤170 Mbps | ||||||
| DVB-S2X | ความถี่อินพุต | 950~2150MHz | |||||
| อัตราสัญลักษณ์ | QPSK/8PSK /16APSK :0.5~45 Msps 8APSK: 0.5~40Msps 32APSK: 0.5~40Msps | ||||||
| ก.ค.ศ | QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9 | ||||||
| กลุ่มดาว | QPSK, 8PSK, 8APSK, 16APSK, 32APSK | ||||||
| บิตเรตอินพุตสูงสุด | ≤170 Mbps | ||||||
| สทศ | สทศ | ความถี่อินพุต | 54-858MHz | ||||
| แบนด์วิธ | 6 ม | ||||||
| กลุ่มดาว | 8 วีเอสบี | ||||||
| การถอดรหัส | ปริมาณ CAM/CI | 2 (ต่อโมดูลการถอดรหัส) | |||||
| โหมด BISS | โหมด 1 โหมด E | ||||||
| เอาต์พุต (ต่อโมดูลการถอดรหัส) | 1*MPTS & 16*SPTS บน UDP, RTP อินเทอร์เฟซอีเธอร์เน็ต 1,000 Base-T (ยูนิคาสต์ / มัลติคาสต์) | ||||||
| 1 × ASI มิเรอร์จาก MPTS, อินเตอร์เฟส BNC | |||||||
| ระบบ | การจัดการระยะไกล | การจัดการเว็บเซิร์ฟเวอร์ | |||||
| ภาษา | ภาษาอังกฤษ | ||||||
| อัปเกรด | การจัดการเว็บ | ||||||
| เบ็ดเตล็ด | มิติ | 482*300*44 มม. (กว้าง×ยาว×สูง) | |||||
| สิ่งแวดล้อม | 0 ~ 45 ℃ (ทำงาน)；-20~80℃（พื้นที่จัดเก็บ） | ||||||
| ข้อกำหนดด้านพลังงาน | 100~240VAC, 50/60Hz | ||||||
| การใช้พลังงาน | 15W | ||||||
คู่มือการสั่งซื้อ
โปรดระบุทั้งโมดูล Demodulation และตัวเลือก Tuner Input เมื่อคุณสั่งซื้อ:
| โมดูลการถอดรหัส | ตัวเลือกที่ 1 | 1 * โมดูล Demodulation, 2 CAM/CI สล็อต |
| ตัวเลือก 2 | 2 * โมดูล Demodulation, สล็อต CAM/CI 4 ช่อง | |
| อินพุตจูนเนอร์ (ต่อโมดูลการสาธิต) | ตัวเลือกที่ 1 | 2 * จูนเนอร์ DVB-S/S2/S2X |
| ตัวเลือก 2 | 2 * จูนเนอร์ DVB-C/T/ISDB-T | |
| ตัวเลือก 3 | 2 * ATSC จูนเนอร์ | |
| ตัวเลือก 4 | 4 * จูนเนอร์ DVB-S/S2/S2X | |
| ตัวเลือก 5 | 4*จูนเนอร์ DVB-C/T/ISDB-T | |
| ตัวเลือก 6 | 4 * ATSC จูนเนอร์ | |
| ตัวเลือก 7 | 2*จูนเนอร์DVB-S/S2/S2X + 2*จูนเนอร์DVB-C/T/ISDB-T | |
| ตัวเลือก 8 | 2*จูนเนอร์DVB-S/S2/S2X + 2*จูนเนอร์ATSC | |
| ตัวเลือก 9 | 2*จูนเนอร์DVB-C/T/ISDB-T + 2*จูนเนอร์ATSC |
