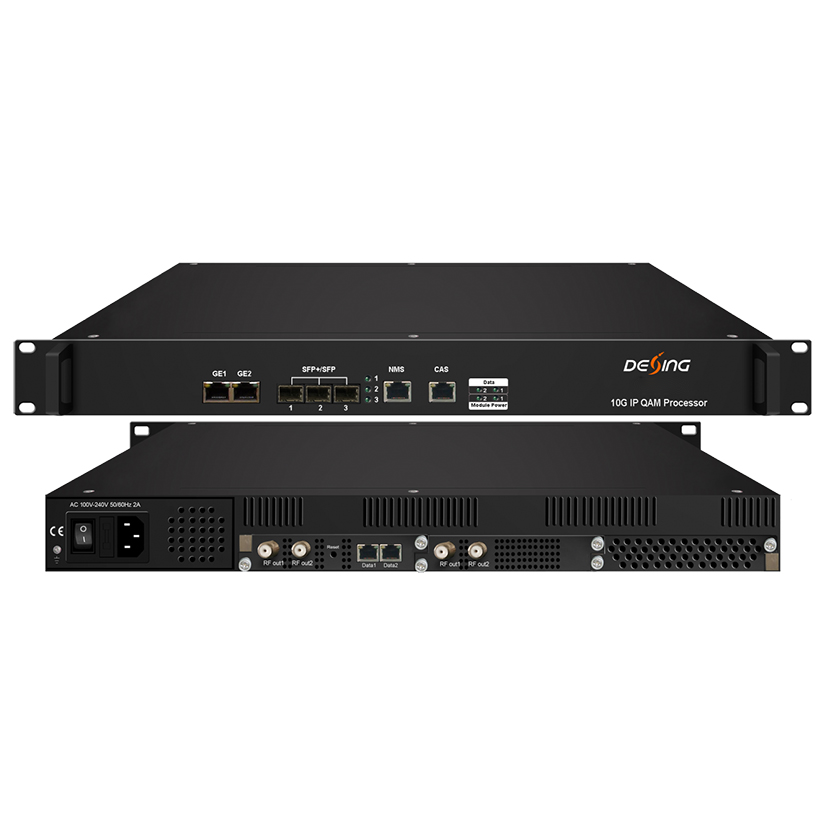

10G IP QAM 处理器调制器 DHP200D

简短的介绍：

10G IP QAM处理器DHP200D是DEXIN开发的一款集复用器、扰码器和调制器于一体的一体化设备，最大可输出112个DVB-C QAM通道。内置10G交换机，可以处理10G光信号，作为传统的QAM调制器。

该处理器配备 2 个卡槽，可加载 32ch 或 48ch 或 64ch QAM 卡。其高密度可以帮助运营商最大程度地节省成本。

发送电子邮件给我们

产品信息

产品标签

主要特征

* 支持前面板3个SFP+(10G)/SFP(1G)端口和2个GE端口输入输出，或子卡RJ45 GE端口输入输出(32/48QAM)

* 高密度、模块化插拔式设计，1U机箱最多可配置2个QAM卡

* 支持复用器和扰码器与6 CAS同时加密

*最大 112 个非相邻 QAM 载波输出

*支持精确的PCR调整/CA过滤、PID重映射和PSI/SI编辑

*基于Web的网络管理

内部原理图（示例：一张64qam卡+一张48qam卡）

运营商设置说明（示例：64qam 卡）

规格

输入	从前面板输入	每卡通过 SFP+/SFP 端口 1-3 和 2 GE 端口最多输入 512 个 IP
	从子卡输入	2个GE端口2*512 IP输入（SFP端口可选）–32/48 QAM
	传输速率	每个 10G SFP+/SFP 输入最大 9600Mbps
	传输协议	TS over UDP/RTP、单播和组播、IGMP V2/V3
多路复用器	最大 PID 重新映射	每个输出通道 256 个
	功能	PID重新映射（自动/手动可选）
		PCR精确调节
		PSI/SI表自动生成
扰乱	最大同密 CA		6
	打乱标准		ETR289、ETSI 101 197、ETSI 103 197
	联系		本地/远程连接
调制	调制标准		EN300 429/ITU-T J.83A/B/C
	星座		J.83A	星座：16/32/64/128/256QAM
				带宽：8M
			J.83B/C	星座：64/256QAM
				带宽：6M
	QAM 频道		32/48/64/96/112非相邻载波输出，每个射频端口 384Mbps 带宽
	符号指数		3600~7000Ksps，1ksps步进 5057Ksps（J.83B、64QAM）；5361Ksps（J.83B、256QAM）
	星座		16、32、64、128、256QAM
	前向纠错		RS (204, 188)
射频输出	接口（每卡）	1或2个F型输出端口，适用于32/48/64载卡，75Ω。 32ch qam 卡：所有载波均通过一个 RF 端口输出 32ch/48ch qam 卡：Carrier 1~16/1~24 输出通过 RF1，17~32/25~48 通过 RF2 64ch qam 卡：Carrier 1~32 通过 RF1，33~64 通过 RF2
	射频范围	50~960MHz，1kHz步进
	输出电平	-20dBm~+10dBm(87~117dbμV), 0.1dB步进
	梅尔	≥40分贝
TS输出	每个子 QAM 卡	通过 UDP/RTP/RTSP、单播/组播的 32/48/64 IP 输出，通过 SFP+/SFP 端口 1-3 或 GE 端口 RJ45
系统	基于Web的网络管理
一般的	方面	420mm×440mm×44.5mm（宽x长x高）
	温度	0~45℃（工作），-20~80℃（储存）
	电源	交流100V±10%，50/60Hz；或交流220V±10%，50/60Hz
	消耗	50W（1个QAM子卡）/75W（2个QAM子卡）

订购指南

可用选项	组合
32路QAM输出	32qam卡*1
48 路 QAM 输出	48qam卡*1
64 路 QAM 输出	64qam卡*1
96 路 QAM 输出	64qam卡1+32qam卡1
112 通道 QAM 输出	64qam卡1+48qam卡1
