MPEG2 HD/MPEG4 HD 编码器调制器 NDS3542A
主要特征
-4* HDMI/SDI 输入
-MPEG2 & MPEG4 AVC/H.264 高清/标清视频编码
-高达1920*1080@50P/60P (MPEG4 AVC/H.264)
-高达1920*1080@50I/60I（MPEG2高清）
-超大视频缓冲区（适用于SDI接口），可自由切换视频源
-MPEG1 Layer II、MPEG2-AAC、MPEG4-AAC、AC3 2.0（可选）音频编码
-1*ASI 输入用于重新复用和 ASI 输出—（可选）；
-1*RF混音输入—（可选）
-支持SDI接口的CC（隐藏式字幕）（可选）
-每个通道同时编码超过10Mbps
-DVB-C/DVB-T/ATSC-T/ISDB-T RF 输出可供选择
-支持DVB-C和ATSC的EAS控制—（可选）
-支持IP（4*SPTS或1MPTS）通过UDP、RTP/RTSP协议输出
-极低的延迟
-LCN 支持（逻辑通道号）
-优异的调制质量MER≥42dB
-射频频率范围30Mhz~960Mhz
-LCD显示屏、远程控制和固件
- Web网管管理；通过我们更新

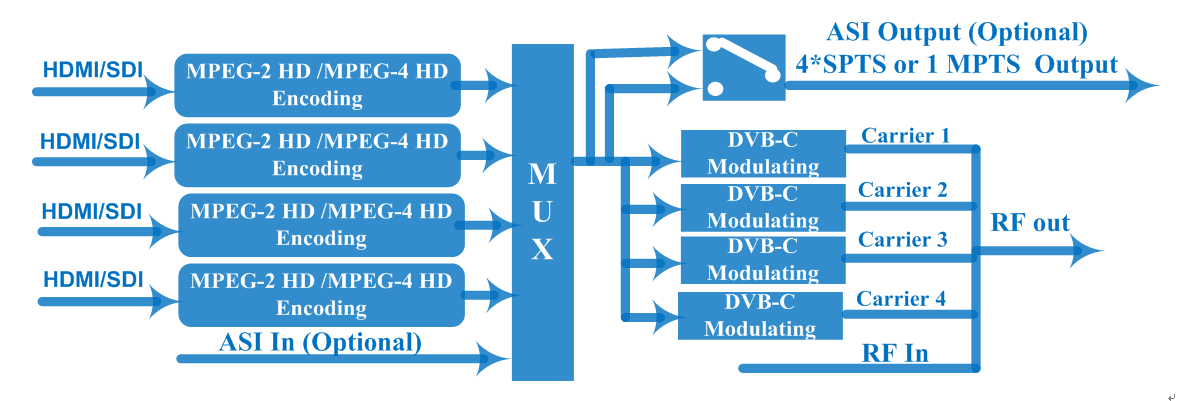

原理图
规格
| 编码部分 视频 |
| |
| 编码 | MPEG2、MPEG4 AVC/H.264 | |
| 输入 | HDMI*4（或SDI*4） | |
| 解决 | 1920*1080_60P、1920*1080_50P、（-仅适用于 MPEG4 AVC/H.264） 1920*1080_60i、1920*1080_50i、1280*720_60p、1280*720_50P 720*480_60i、720*576_50i | |
| 低延迟 | 正常，模式 1 模式 2 | |
声音的
| 编码 | MPEG1 Layer II、MPEG2-AAC、MPEG4-AAC、AC3 2.0（可选） |
| 采样率 | 48KHz |
| 比特率 | 64kbps、96kbps、128kbps、192kbps、256kbps、320kbps |
调制器部分
DVB-C
| 标准 | J.83A、J.83B、J.83C | |
| 梅尔 | ≥42分贝 | |
| 射频频率 | 4载波组合输出；30~960MHz，1KHz步进 | |
| 射频输出电平 | -30~ -10dbm(77~97 dbμV), 0.1db 步进 | |
| 符号指数 | 5.000~9.000Msps可调 | |
| J.83A |
| |
| 星座 | 16/32/64/128/256QAM | |
| 带宽 | 8M | |
| J.83B |
| |
| 星座 | 64QAM/256QAM | |
| 带宽 | 6M | |
| J.83C |
| |
| 星座 | 64QAM/256QAM | |
| 带宽 | 6M | |
| DVB-T | ||
| 标准 | EN300744 | |
| 带宽 | 6M、7M、8M | |
| 星座 | QPSK、16QAM、64QAM、 | |
| 码率 | 1/2、2/3、3/4、5/6、7/8。 | |
| 保护间隔 | 1/32、1/16、1/8、1/4 | |
| 传输方式： | 2K、8K | |
| 梅尔 | ≥42分贝 | |
| 射频频率 | 2个载波联合输出；30~960MHz，1KHz步进 | |
| 射频输出 | COFDM DVB-T 输出 | |
| 射频输出电平 | -30~ -10dbm (77~97 dbμV), 0.1db 步进 | |
| ATSC | ||
| 标准 | ATSC A/53 | |
| 梅尔 | ≥42分贝 | |
| 射频频率 | 4路载波联合输出；30~960MHz，1KHz步进 | |
| 射频输出电平 | -26~-10dbm (81~97dbμV), 0.1db 步进 | |
| 星座 | 8VSB | |
| ISDB-T |
| |
| 标准 | ARIB STD-B31 | |
| 带宽 | 6M | |
| 星座 | DQPSK、QPSK、16QAM、64QAM | |
| 保护间隔 | 1/32、1/16、1/8、1/4 | |
| 传输方式 | 2K、4K、8K | |
| 梅尔 | ≥42分贝 | |
| 射频频率 | 1/2载波组合输出；30~960MHz，1KHz步进 | |
| 射频输出电平 | -30~ -10dbm (77~97 dbμV), 0.1db 步进 | |
系统
| 本地接口 | 液晶屏+控制按钮 |
| 远程管理 | 网络网管系统 |
| 流输入/输出 | 1 个 ASI 输入和 1 个 ASI 输出（BNC 型）- 可选； 1 个 IP（4*SPTS 或 1 MPTS）通过 UDP、RTP/RTSP（RJ45、100M）输出 |
| 网管接口 | RJ45，100M |
| 语言 | 英语 |
一般的
| 电源 | 交流100V~240V |
| 方面 | 420*400*44mm |
| 重量 | 4.5公斤 |
| 工作温度 | 0~45℃ |
延迟内部测试报告
这些值涵盖了编码的进度→解码
| 解码终端 | 编码详情 | 平均延迟（毫秒） | ||||
| 解决 | 编码比特率 | 低延迟模式 | 信号源 | 编码类型 | ||
| DVB-C 高清机顶盒 | 1080i@50 | 14M | 模式1 | HDMI | mpeg2 | 170 |
| H.264 | 347.5 | |||||
| SDI | mpeg2 | 227.5 | ||||
| H.264 | 367.5 | |||||
| 模式2 | HDMI | mpeg2 | 222.5 | |||
| H.264 | 第395章 | |||||
| SDI | mpeg2 | 240 | ||||
| H.264 | 397.5 | |||||
| DVB-C 高清机顶盒 | 720p@50 | 14M | 模式1 | HDMI | mpeg2 | 85.75 |
| H.264 | 237.5 | |||||
| SDI | mpeg2 | 127.5 | ||||
| H.264 | 295 | |||||
| 模式2 | HDMI | mpeg2 | 182.5 | |||
| H.264 | 277.5 | |||||
| SDI | mpeg2 | 167.5 | ||||
| H.264 | 325 | |||||
| DVB-C 高清机顶盒 | 576i@50 | 14M | 模式1 | HDMI | mpeg2 | 310 |
| H.264 | 600 | |||||
| SDI | mpeg2 | 330 | ||||
| H.264 | 620 | |||||
| 模式2 | HDMI | mpeg2 | 270 | |||
| H.264 | 610 | |||||
| SDI | mpeg2 | 280 | ||||
| H.264 | 620 | |||||
技术比较
| NDS3542A | NDS3542I | NDS3524C | |
| 芯片组 | 维克斯 | 海思 | 华泰克 |
| 流输入 | 1*ASI 输入用于重新复用（可选） 1*用于重新复用的调谐器输入（可选） | 1 个 DVB-C 调谐器 | 不适用 |
| IP输入 | 不适用 | 128*IP | 不适用 |
| 视频频道 | 4* HDMI/SDI 输入可选 | 4/8/12*HDMI输入可选 | 4/8*HDMI输入可选 |
| 视频编码 | MPEG2 和 MPEG4 AVC/H.264 | MPEG-4 AVC/H.264 | MPEG2 |
| 视频比特率 | H.264编码0.8~19Mbps MPEG-2编码为1~19Mbps | 每通道1Mbps~13Mbps （码率波动较大，适合有线系统，不适合卫星上行） | 每通道2~20Mbps |
| 解决 | 高达1920*1080@50P/60P (MPEG4 AVC/H.264) 高达1920*1080@50I/60I（MPEG2高清） | 最高1920*1080@50P/60P
| 最高1920*1080@50P/60P |
| 音频编码 | MPEG1 第 2 层、MPEG2-AAC、MPEG4-AAC、 AC3 2.0（可选） | MPEG-1 第 2 层 | MPEGI 第 2 层、MPEG2-AAC、AC3 |
| 音频增益 | 不适用 | 是的 | 不适用 |
| 屏显功能 | 不适用 | 是的 | 不适用 |
| 恒流输入 | CC（隐藏式字幕）用于 SDI 接口（可选）、EIA608、EIA708 | 不适用 | CC（隐藏式字幕）、EIA 608 |
| 低延迟 | 是的 | 不适用 | 是的 |
| ASI输出 | ASI输出（可选） | 不适用 | 不适用 |
| IP输出 | 4 个 SPTS 或 1 个 MPTS 输出 | 4 MPTS IP 输出 | 不适用 |
| 调制 | 4*DVB-C/2*DVB-T/4*ATSC-T /1/2*ISDB-T 射频输出 | 4*DVB-C/DVB-T 射频输出 | 4/8*DVB-C/T/ATSC/ISDB-T RF 输出合二为一，调制动态切换 |
| 射频频率 | 30~960MHz，1KHz步进 | 50~960MHz，1KHz步进 | 100-1000MHz，1KHz步进 |
