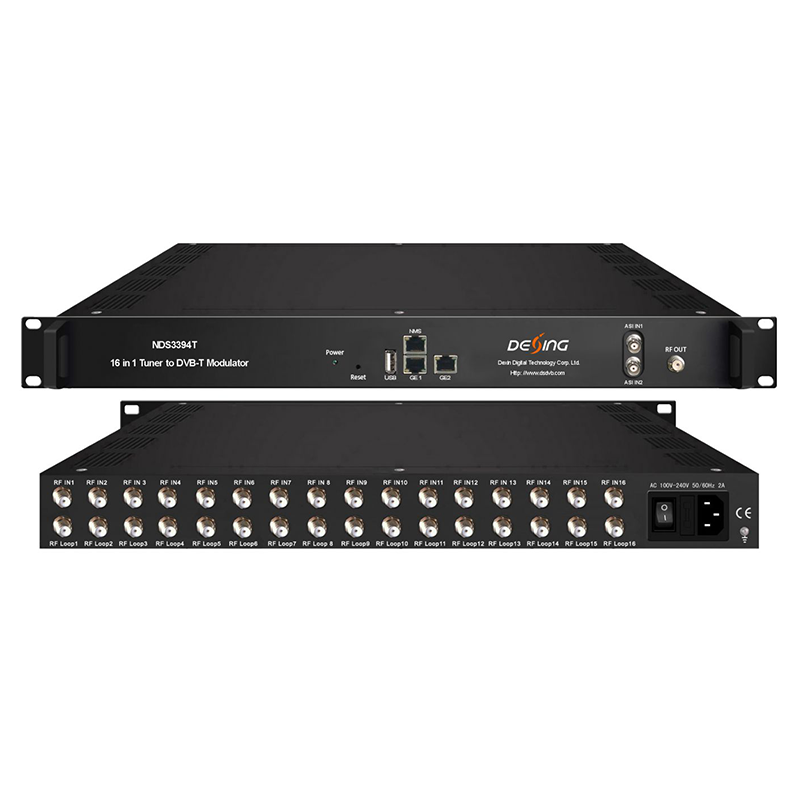

NDS3394T 16 合 1 调谐器转 DVB-T 调制器
主要特征

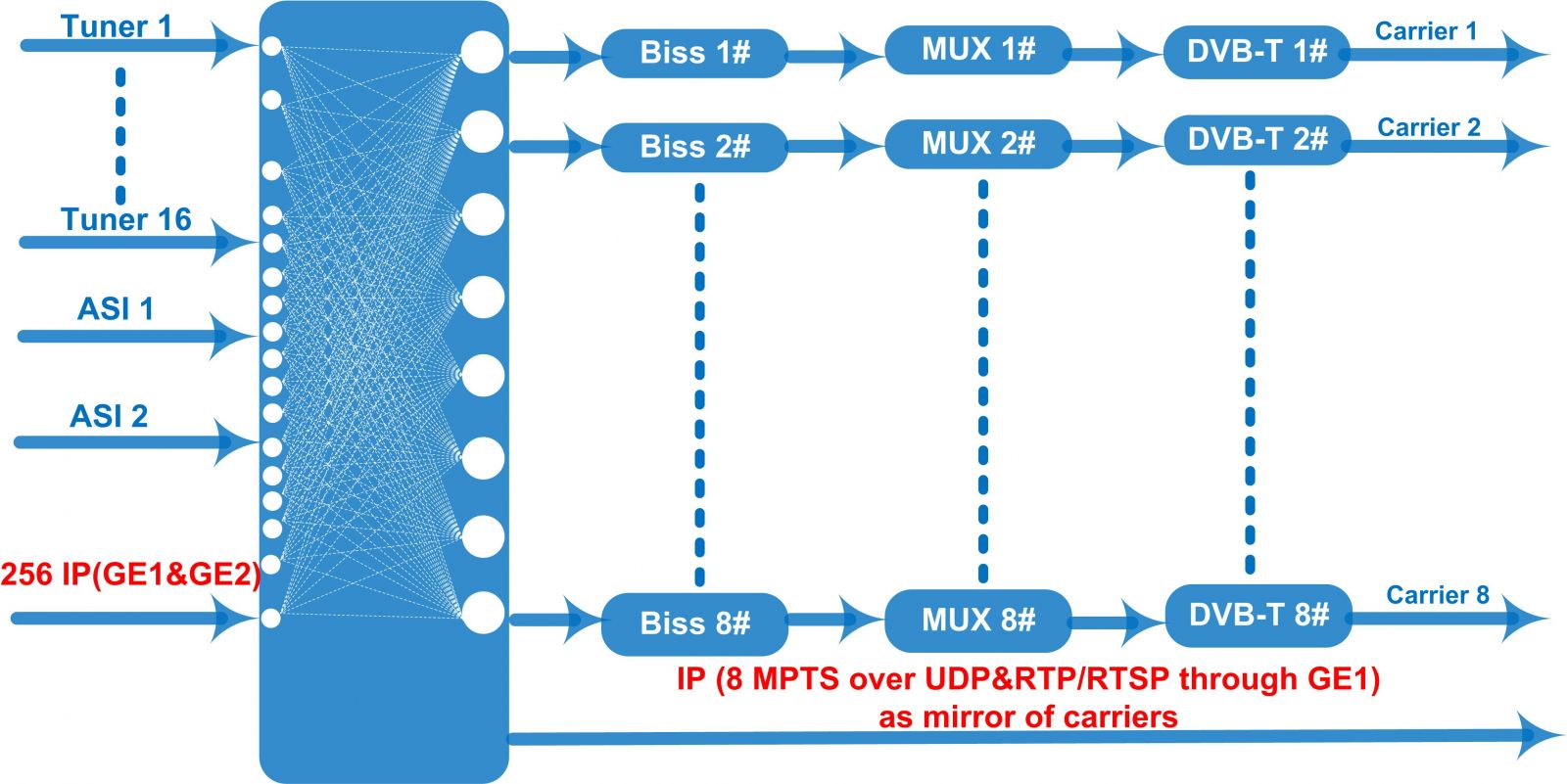

* 16 个 DVB-C (DVB-T/-(T)/-S/-S2/S2X、ATSC、ISDB-T 可选) FTA 调谐器 + 2 个 ASI 输入 + 256 个基于 UDP 和 RTP 协议的 IP 输入
* 8路DVB-T射频输出
* 8 个 IP (MPTS) 通过 UDP 和 RTP/RTSP 输出，作为运营商的镜像
* 支持8组BISS解扰（仅适用于NDS3394T B版）+8组复用+8组DVB-T调制
* 支持精确的PCR调整、PSI/SI编辑插入、A/V PID过滤
* 支持Web管理，通过Web进行更新
* 冗余电源（可选）
规格
| 输入 | 16 DVB-C（DVB-T/(T)/-S/S2/S2X、ATSC、ISDB-T 可选）FTA 调谐器（DVB-S2X 仅适用于 NDS3394T B 版） | |||||
| 通过 UDP 和 RTP 协议的 256 IP（GE1&GE2）输入 | ||||||
| 2路ASI输入，BNC接口 | ||||||
| 调音器部分 | DVB-C | 标准 | J.83A(DVB-C)、J.83B、J.83C | |||
| 频率输入 | 60~890MHz | |||||
| 星座 | 16/32/64/128/256 QAM | |||||
| DVB-T/(T) | 频率输入 | 60~890MHz | ||||
| 带宽 | 6/7/8M带宽 | |||||
| ISDB-T | 频率输入 | 60~890MHz | ||||
| 版本1 | DVB-S/S2 | 频率输入 | 950~2150MHz | |||
| 符号指数 | QPSK 1~45Mbauds 8PSK 1~45Mbauds | |||||
| 码率 | 1/2、3/5、2/3、3/4、4/5、5/6、8/9、9/10 | |||||
| 星座 | QPSK、8PSK | |||||
| 版本2 （适用于 NDS3394T 版本 B） | DVB-S | 频率输入 | 950~2150MHz | |||
| 符号指数 | 0.5~45Msps | |||||
| 信号强度 | - 65~-25dBm | |||||
| 前向纠错 | 1/2、2/3、3/4、5/6、7/8 | |||||
| 星座 | 四相相移键控 | |||||
| 最大输入比特率 | ≤120Mbps | |||||
| DVB-S2 | 频率输入 | 950~2150MHz | ||||
| 符号指数 | QPSK/8PSK /16APSK: 0.5~45 Msps 32APSK：0.5~40Msps； | |||||
| 前向纠错 | 四相相键控：1/2、3/5、2/3、3/4、4/5、5/6、8/9、9/10 8PSK：3/5、2/3、3/4、5/6、8/9、9/10 16APSK：2/3、3/4、4/5、5/6、8/9、9/10 32APSK：3/4、4/5、5/6、8/9、9/10 | |||||
| 星座 | QPSK、8PSK、16APSK、32APSK | |||||
| 最大输入比特率 | ≤120Mbps | |||||
| DVB-S2X | 频率输入 | 950-2150MHz | ||||
| 符号指数 | QPSK/8PSK /16APSK: 0.5~45 Msps 8APSK/32APSK：0.5~40Msps | |||||
| 前向纠错 | 四相相键控：1/2、3/5、2/3、3/4、4/5、5/6、8/9、9/10、13/45、9/20、11/20 8PSK：3/5、2/3、3/4、5/6、8/9、9/10 8APSK：5/9-L、26/45-L 16APSK：2/3、3/4、4/5、5/6、8/9、9/10、1/2-L、8/15-L、5/9-L、26/45、3/ 5、3/5-L、28/45、23/36、2/3-L、25/36、13/18、7/9、77/90 32APSK：3/4、4/5、5/6、8/9、9/10、2/3-L、32/45、11/15、7/9 | |||||
| 星座 | QPSK、8PSK、8APSK、16APSK、32APSK | |||||
| 最大输入比特率 | ≤120Mbps | |||||
| ATSC | 频率输入 | 30~1000MHz | ||||
| 带宽 | 6M | |||||
| 星座 | 8VSB | |||||
| BISS解扰 | 模式1、模式E（解扰个别节目）（仅适用于NDS3394T版本B） | |||||
| 多路复用 | 最大 PID 重新映射 | 每通道 256 个输出 | ||||
| 功能 | PID重新映射（自动或手动） | |||||
| A/V PID 过滤（不适用于 NDS3394T B 版） | ||||||
| 精确PCR调节 | ||||||
| 自动生成PSI/SI表 | ||||||
| 调制 | 标准 | EN300 744 | ||||
| 快速傅里叶变换 | 2K 4K 8K | |||||
| 带宽 | 6M、7M、8M | |||||
| 星座 | QPSK、16QAM、64QAM | |||||
| 保护间隔 | 1/4、1/8、1/16、1/32 | |||||
| 前向纠错 | 1/2、2/3、3/4、5/6、7/8 | |||||
| 梅尔 | ≥42分贝 | |||||
| 射频输出 | 8路非相邻载波输出 | |||||
| 射频频率 | 50~960MHz | |||||
| 射频输出电平 | -20~+10dBm，0.1dB步进 | |||||
| 流出来 | 8路DVB-T射频输出（F型接口） | |||||
| 8 IP (MPTS) 通过 UDP 和 RTP/RTSP（仅限 GE1）输出，作为运营商的镜像 | ||||||
| 系统 | 网络管理（WEB） | |||||
| 中文和英文 | ||||||
| 以太网软件升级 | ||||||
| 一般的 | 尺寸（宽*深*高） | 482毫米×300毫米×44.5毫米 | ||||
| 温度 | 0~45℃（工作）；-20~80℃(储存) | |||||
| 力量 | 交流100V±1050/60Hz； 交流220V±10%，50/60HZ | |||||
订购指南
| NDS3394T | NDS3394T（B 版） | NDS3394C | |
| DVB-S2X 调谐器输入 | × | √ | √ |
| 比斯解扰 | × | √ | × |
| 扰乱 | × | × | √ |
| 音视频PID过滤 | √ | × | × |
| IP输入 | 256 | 256 | 第512章 |
| IP输出 | 8MPTS | 8MPTS | 1 MPTS |
